工控人家園 綜合討論 求那位大師幫幫忙解一下，

龍明軍

級別: *

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看龍明軍的主題 / 回貼

樓主發表于: 2011-12-28 22:36

只看樓主 | 小中大

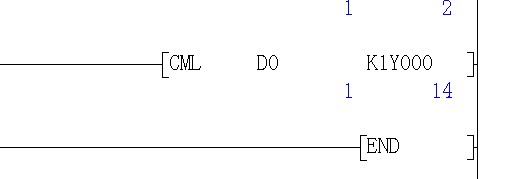

我是個初學者，這個D0里面明明是常數1，為什么取反后面變成了解14？

xqx666

深圳中級電工

級別: 家園常客

精華主題: 0
發帖數量: 553 個
工控威望: 664 點
下載積分: 1988 分
在線時間: 280(小時)
注冊時間: 2009-04-29
最后登錄: 2024-12-23
查看xqx666的主題 / 回貼

1樓發表于: 2011-12-28 22:44

只看該作者 | 小中大

K1Y0表示Y0，Y1，Y2，Y3，D0的1對應的是Y0輸出，取反就是Y0不輸出，所以Y0不輸出，Y1，Y2，Y3輸出，根據8421碼，Y1，Y2，Y3的和是十進制14。

想了很久想明白了，是不是對應的BCD碼1110，換算成8421碼就是8+4+2=14，

電工廢話太多，直接上程序才是硬道理。誠交深圳及全國工控低手。

琴島工控

級別: 工控俠客

精華主題: 0
發帖數量: 414 個
工控威望: 2641 點
下載積分: 8025 分
在線時間: 368(小時)
注冊時間: 2011-11-03
最后登錄: 2025-03-13
查看琴島工控的主題 / 回貼

2樓發表于: 2011-12-29 09:59

只看該作者 | 小中大

學習了

驕陽

級別: 略有小成

精華主題: 0
發帖數量: 165 個
工控威望: 239 點
下載積分: 637 分
在線時間: 133(小時)
注冊時間: 2008-03-07
最后登錄: 2025-04-04
查看驕陽的主題 / 回貼

3樓發表于: 2011-12-31 10:48

只看該作者 | 小中大

我覺得K1Y0表示Y0，Y1，Y2，Y3，D0的1對應的是Y0輸出，取反就是Y0不輸出，所以Y0不輸出，Y1，Y2，Y3輸出，也就是1對應二進制是0001取反后是1110，,1110的十進制是14

子童

那年我姓張

級別: 略有小成

精華主題: 0
發帖數量: 84 個
工控威望: 274 點
下載積分: 691 分
在線時間: 73(小時)
注冊時間: 2011-11-06
最后登錄: 2020-08-05
查看子童的主題 / 回貼

4樓發表于: 2011-12-31 10:55

只看該作者 | 小中大

14就是1110，就是取反的值
