我現在手上有個臺灣容萱的可控硅控制模塊，和一個相對應的溫控器，帶SSR控制輸出，4-20mA，可控硅上有4個控制角G1.G2，K1 K2，還有3個主觸點，我該如何配線，以前用SSR兩個角，現在4個腳有點含糊，請高人指教，還有關于脈沖控制是不是根據你所發的脈沖頻率輸出對應比例的電壓呀？

路在何方

路漫漫其修遠兮，吾將上下而求索。

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1109 個
工控威望: 4895 點
下載積分: 1038 分
在線時間: 554(小時)
注冊時間: 2010-10-10
最后登錄: 2024-11-18
查看路在何方的主題 / 回貼

1樓發表于: 2011-12-10 18:59

只看該作者 | 小中大

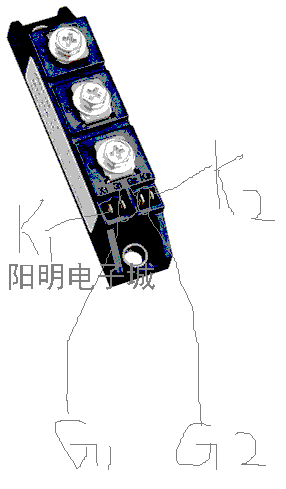

圖片：

這是我在論壇里面復制的圖片，原圖不可以上傳，瀏覽器問題，上不了文件。

路在何方

路漫漫其修遠兮，吾將上下而求索。

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1109 個
工控威望: 4895 點
下載積分: 1038 分
在線時間: 554(小時)
注冊時間: 2010-10-10
最后登錄: 2024-11-18
查看路在何方的主題 / 回貼

2樓發表于: 2011-12-11 08:27

只看該作者 | 小中大

自己頂帖子不要沉了

hxl202319

工資就像大姨媽，一月一次，一周就沒了

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1752 個
工控威望: 10138 點
下載積分: 62243 分
在線時間: 2691(小時)
注冊時間: 2007-03-26
最后登錄: 2025-05-09
查看hxl202319的主題 / 回貼

3樓發表于: 2011-12-11 10:53

只看該作者 | 小中大

你這個配置是不行的，中間需要一個器件，將4-20MA轉換為脈沖的裝置，這個裝置參考以下的
http://www.mdgt.cn/read.php?tid=122970&page=1#1145561

簽名無效了，麻雀不見了！

ccy5156

雖然網絡是虛擬的,但同樣存在真.善,美,正在生銹的湘籍男孩,

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 943 個
工控威望: 1401 點
下載積分: 1623 分
在線時間: 150(小時)
注冊時間: 2008-07-28
最后登錄: 2025-05-05
查看ccy5156的主題 / 回貼

4樓發表于: 2011-12-11 11:45

只看該作者 | 小中大

這種IGBT管，我們用得不少，不過一般都是用來維修的。很少自己做電路的。我也不知怎樣控制啊

像螞蟻一樣工作，像蝴蝶一樣生活

工控學子

學無止境

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 207 個
工控威望: 510 點
下載積分: 810 分
在線時間: 106(小時)
注冊時間: 2009-05-12
最后登錄: 2023-09-02
查看工控學子的主題 / 回貼

5樓發表于: 2011-12-11 18:20

只看該作者 | 小中大

這是一個由兩個單向大功率可控硅并聯的模塊，K1、K2是和輸出端直通的，G1、G2分別是兩個可控硅的控制極，變頻器的主電源回路部分用的較多，主要作用是防止變頻器上點瞬間過電流引起空開跳閘，有些變頻器是用接觸器代替這一部份。

路在何方

路漫漫其修遠兮，吾將上下而求索。

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1109 個
工控威望: 4895 點
下載積分: 1038 分
在線時間: 554(小時)
注冊時間: 2010-10-10
最后登錄: 2024-11-18
查看路在何方的主題 / 回貼

6樓發表于: 2011-12-11 19:13

只看該作者 | 小中大

3樓的大俠，請教三住觸點該如何接線，G1.G2.K1.K2又怎么與電力調整器配合使用呢？脈沖接點是接哪個端子？我有一個計時器是松下的，可以以0.0001秒/次的頻率閃爍脈沖，可以調整時間間隔。想用計時器發脈沖給可控硅調整電機轉速。
沒辦法，老大太垃圾，只能獨辟蹊徑，搞自己的一套呀。還希望樓上不吝賜教。

李想

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 529 個
工控威望: 749 點
下載積分: 5028 分
在線時間: 101(小時)
注冊時間: 2011-09-12
最后登錄: 2025-04-11
查看李想的主題 / 回貼

7樓發表于: 2011-12-11 20:44

只看該作者 | 小中大

產品內置兩個IGBT和兩個FWD,4和6腳分別是兩個IGBT的門極，1和3腳是兩個IGBT的C極，2和7腳是其中一個IGBT的E極，5腳是另一個IGBT的E極，你看看明白不？

李想

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 529 個
工控威望: 749 點
下載積分: 5028 分
在線時間: 101(小時)
注冊時間: 2011-09-12
最后登錄: 2025-04-11
查看李想的主題 / 回貼

8樓發表于: 2011-12-11 20:56

只看該作者 | 小中大

兩個控制脈沖分別是G1和K1為一組，G2和K2為一組

工控學子

學無止境

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 207 個
工控威望: 510 點
下載積分: 810 分
在線時間: 106(小時)
注冊時間: 2009-05-12
最后登錄: 2023-09-02
查看工控學子的主題 / 回貼

9樓發表于: 2011-12-11 21:53

只看該作者 | 小中大

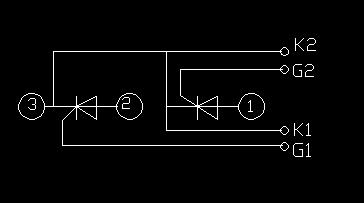

圖片：

你看看器件側面是否有一個這樣的圖，如有它就不是ＩＧＢＴ器件，是一個復合可控硅，它的觸發電路沒有ＩＧＢＴ的那么苛刻，在交流電調速中使用注意觸發相位，大多數的調速電路都是選用雙向可控硅，Ｋ１、Ｋ２是與輸出端３腳相通的，Ｇ１、Ｇ２分別是兩個可控硅的控制極，１腳、２腳是陽極。觸發電路你可以參考勵磁調速器里的觸發電路。
