工控人家園 綜合討論 這富士伺服接線方式對嗎？

lzhpsky

工控小菜鳥

級別: 論壇先鋒

精華主題: 0
發帖數量: 1046 個
工控威望: 1153 點
下載積分: 2801 分
在線時間: 767(小時)
注冊時間: 2009-08-02
最后登錄: 2025-03-02
查看lzhpsky的主題 / 回貼

樓主發表于: 2012-04-29 22:23

只看樓主 | 小中大

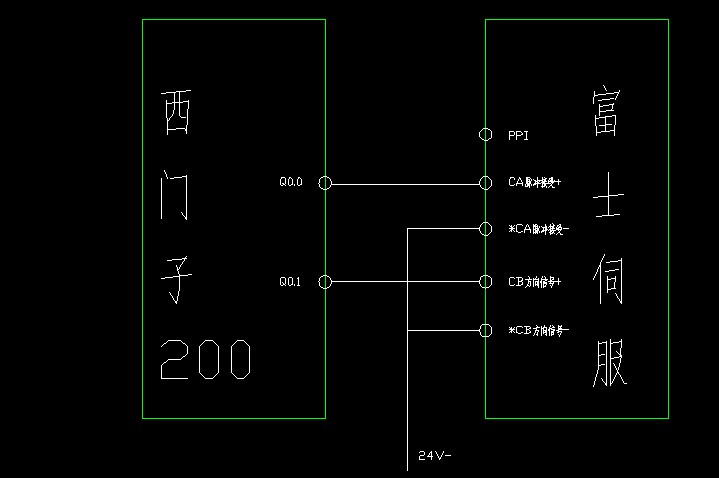

大家看我這西門子200的PLC和富士伺服驅動器接線對嗎？這樣可以嗎？

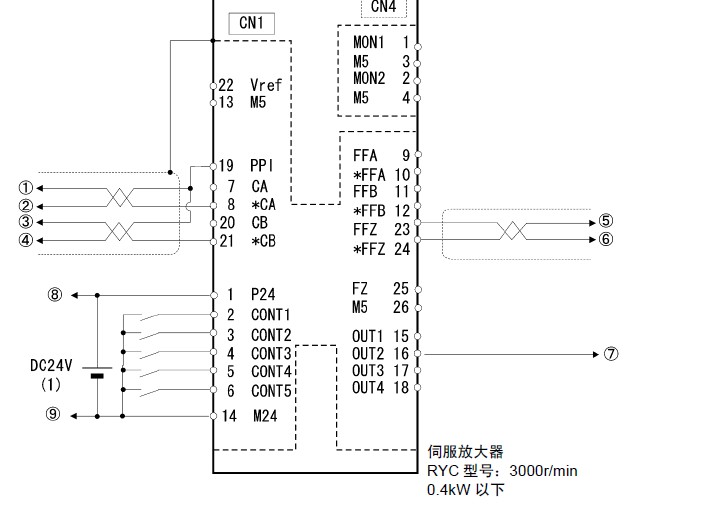

看手冊也沒有說明白我理解的CA是脈沖輸入+，*CA是脈沖輸入-，CB是方向信號+，*CB是方向信號-，我的理解對嗎？
現在想和西門子200的PLC連接，大家看應該怎么連？

yangyeyong1

中國的電力電氣

級別: 略有小成

精華主題: 0
發帖數量: 118 個
工控威望: 321 點
下載積分: 1621 分
在線時間: 150(小時)
注冊時間: 2008-08-16
最后登錄: 2022-06-30
查看yangyeyong1的主題 / 回貼

1樓發表于: 2012-04-30 18:12

只看該作者 | 小中大

要串個1.5-2.2K 的 1/2W的電阻就OK了

lzhpsky

工控小菜鳥

級別: 論壇先鋒

精華主題: 0
發帖數量: 1046 個
工控威望: 1153 點
下載積分: 2801 分
在線時間: 767(小時)
注冊時間: 2009-08-02
最后登錄: 2025-03-02
查看lzhpsky的主題 / 回貼

2樓發表于: 2012-04-30 19:54

只看該作者 | 小中大

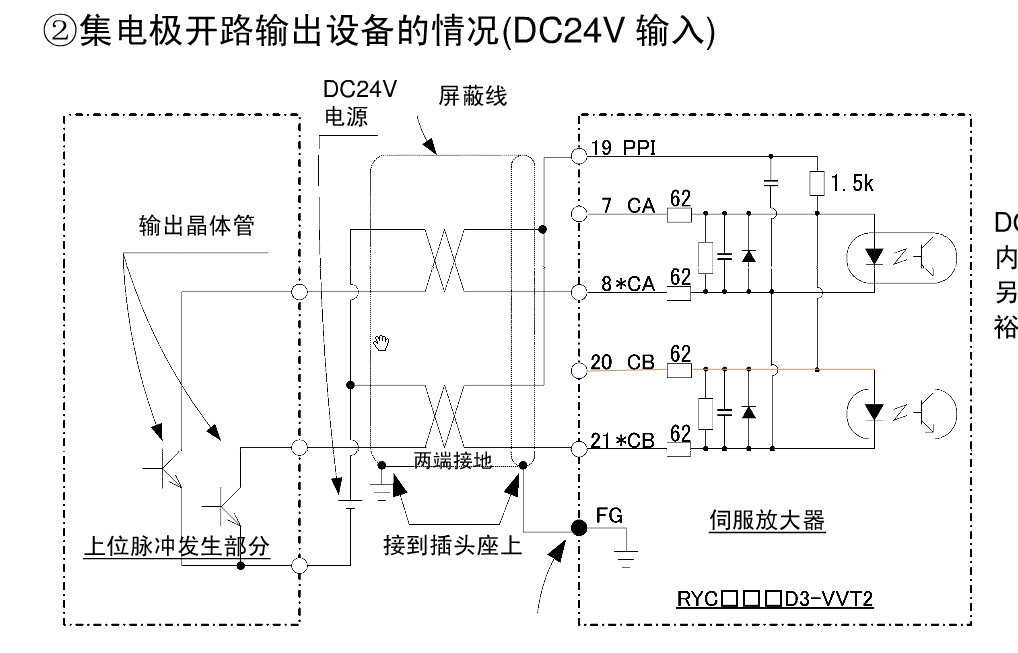

富士的伺服和電腦485通信，試運行沒有問題了，下一步用西門子的200的PLC發脈沖，看看伺服能運行嗎，大家看我上面的接線，是不是該串2K的電阻上去啊，手冊也沒介紹可以接受5V還是24V的信號。

lzhpsky

工控小菜鳥

級別: 論壇先鋒

精華主題: 0
發帖數量: 1046 個
工控威望: 1153 點
下載積分: 2801 分
在線時間: 767(小時)
注冊時間: 2009-08-02
最后登錄: 2025-03-02
查看lzhpsky的主題 / 回貼

3樓發表于: 2012-04-30 22:20

只看該作者 | 小中大

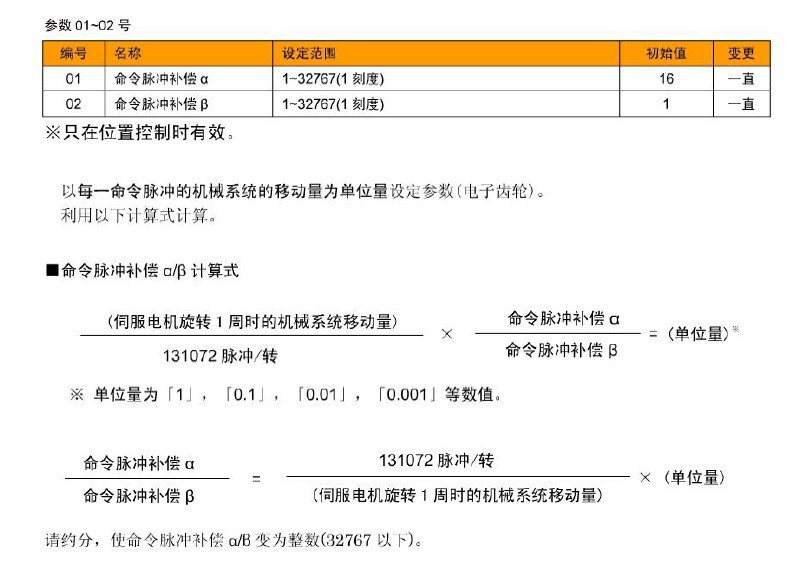

大家看這是富士伺服的電子齒輪比，比如我讓PLC發1000個脈沖，電機轉一圈的話，這2個參數應該怎么設置？
怎么計算出來的？
