樓主發表于: 2012-04-22 17:48

只看樓主 | 小中大

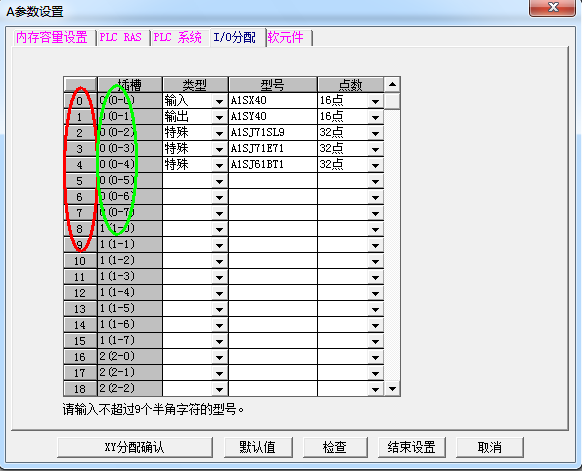

圖片：

請問大俠，圖片中，A系列PLC的參數設置對話欄中，前面的紅圈0、1、2、3、4……代表的是模塊的安裝順序號嗎？綠色圈中的0（0-0）、0（0-1)……，等括號前面的0是不是代表基板的編號，如括號中的是0-0、0-1，0-0是不是代表0號基板的0號插槽，0-1是不是代表0號基板的1號插槽，，麻煩解答詳細點？感謝

gqm

拜師學藝

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 354 個
工控威望: 446 點
下載積分: 2437 分
在線時間: 166(小時)
注冊時間: 2009-05-20
最后登錄: 2024-02-19
查看gqm的主題 / 回貼

1樓發表于: 2012-04-22 18:27

只看該作者 | 小中大

0-0至0-7；1-0至1-7等，是指8進制分配方式。0-0是0號插槽，0-7是指第8 個插槽；1-0是第9個插槽，以此類推。
在編程時注意的是，0-0至0-7插槽用完了，還要用1-0號插槽以上的話，則地址號要注意8進制方式。另外注意輸入與輸出是16進制的。
例一、0號插槽是輸入
（X00，X01，X02，X03，X04，X05，X06 ，X07，X08，X09，X0A，X0B ，X0C，X0D，X0E ，X0F )
例二、1號插槽是輸出（Y10，Y11,Y12，Y13，Y14，Y15，Y16，Y17，Y18，Y19，Y1A，Y1B，Y1C，Y1D，Y1E，Y1F)
0號插槽是在CPU插槽后面。
