樓主發表于: 2012-02-18 21:10

只看樓主 | 小中大

圖片：

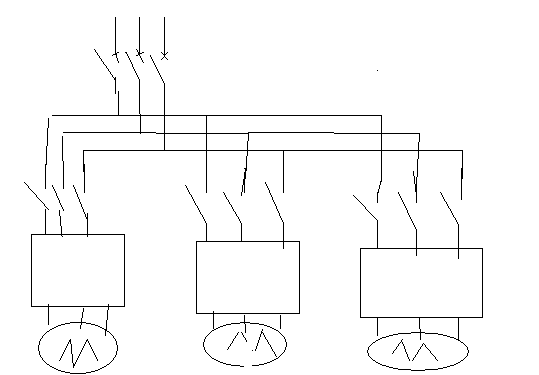

一個三相塑殼式斷路器，再接三個空氣開關，每個空氣開關帶一個變頻器,每個變頻帶一個電機，
測三個電機的電流，加起來得到的總電流，
測三相塑殼式斷路器進線的電流，得到的電流，
二者的電流相差很大，至少差2倍，這是為什么呢。

中國工控

學習

級別: VIP會員

發送短信
加為好友

精華主題: 0
發帖數量: 482 個
工控威望: 662 點
下載積分: 2137 分
在線時間: 68(小時)
注冊時間: 2007-07-16
最后登錄: 2024-12-18
查看中國工控的主題 / 回貼

1樓發表于: 2012-02-18 21:16

只看該作者 | 小中大

你測的時候，變頻器的輸出頻率是多少，是工頻50赫茲嗎？頻率不一樣，電流不一樣的
變頻器的原理就是交---直---交
然后按照頻壓曲線調速，所以你得把條件一致的時候，才能比較大小

琴島工控

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 416 個
工控威望: 2643 點
下載積分: 8149 分
在線時間: 370(小時)
注冊時間: 2011-11-03
最后登錄: 2025-04-29
查看琴島工控的主題 / 回貼

2樓發表于: 2012-02-19 08:07

只看該作者 | 小中大

工頻被變頻，頻率變了，電流也變了。

10玄武巖

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 23 個
工控威望: 108 點
下載積分: 578 分
在線時間: 20(小時)
注冊時間: 2010-05-30
最后登錄: 2021-12-12
查看10玄武巖的主題 / 回貼

3樓發表于: 2012-02-22 23:37

只看該作者 | 小中大

你測的都是都是進線電流嗎
變頻器前后的電流有差別的
根據功率
前電壓380
后根據頻率邊

路在何方

路漫漫其修遠兮，吾將上下而求索。

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1109 個
工控威望: 4895 點
下載積分: 1038 分
在線時間: 554(小時)
注冊時間: 2010-10-10
最后登錄: 2024-11-18
查看路在何方的主題 / 回貼

4樓發表于: 2012-02-23 22:28

只看該作者 | 小中大

測量INV的電流是再變頻器的進線端加裝互感器，這樣才是電機實際的做功，功率

青草金沙灘

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 52 個
工控威望: 203 點
下載積分: 1616 分
在線時間: 54(小時)
注冊時間: 2012-02-21
最后登錄: 2022-06-17
查看青草金沙灘的主題 / 回貼

5樓發表于: 2012-02-23 23:03

只看該作者 | 小中大

功率還是一樣的，電流大的電壓就低了，

ccy5156

雖然網絡是虛擬的,但同樣存在真.善,美,正在生銹的湘籍男孩,

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 940 個
工控威望: 1398 點
下載積分: 1617 分
在線時間: 148(小時)
注冊時間: 2008-07-28
最后登錄: 2025-04-19
查看ccy5156的主題 / 回貼

6樓發表于: 2012-02-23 23:10

只看該作者 | 小中大

變頻器輸出的是高頻脈沖交流電，有一些品牌變頻器測量電流不準確的

像螞蟻一樣工作，像蝴蝶一樣生活

zmy450365

超越夢想

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 785 個
工控威望: 5312 點
下載積分: 15628 分
在線時間: 388(小時)
注冊時間: 2011-12-21
最后登錄: 2020-05-31
查看zmy450365的主題 / 回貼

7樓發表于: 2012-02-24 10:20

只看該作者 | 小中大

是的1樓正確

fubin739

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 443 個
工控威望: 790 點
下載積分: 3050 分
在線時間: 453(小時)
注冊時間: 2006-11-06
最后登錄: 2025-04-26
查看fubin739的主題 / 回貼

8樓發表于: 2012-02-27 12:38

只看該作者 | 小中大

變頻器的輸出是經過調壓的。

yjhdlp

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 478 個
工控威望: 625 點
下載積分: 2081 分
在線時間: 178(小時)
注冊時間: 2010-11-13
最后登錄: 2022-10-15
查看yjhdlp的主題 / 回貼

9樓發表于: 2012-02-27 12:49

只看該作者 | 小中大

變頻器的輸入和輸出電流是不一樣的，在矢量輸出時低速電流大高速電流大。

小小一電工

每天一點點加油你可以的！

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 646 個
工控威望: 2530 點
下載積分: 1698 分
在線時間: 747(小時)
注冊時間: 2012-02-27
最后登錄: 2024-08-12
查看小小一電工的主題 / 回貼

10樓發表于: 2012-02-27 13:38

只看該作者 | 小中大

功率=電壓*電流變頻一般在0HZ到工頻之間！電流也就比工頻時的電流小

每天一點點

guansky168

小張

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 610 個
工控威望: 3397 點
下載積分: 8990 分
在線時間: 240(小時)
注冊時間: 2010-05-11
最后登錄: 2025-02-11
查看guansky168的主題 / 回貼

11樓發表于: 2012-02-27 13:43

只看該作者 | 小中大

學習了
