樓主發表于: 2012-07-17 09:32

近期幫客戶更改設備遇到一個問題
客戶原先用的是F55系列用T-LINK通訊接觸摸屏UG220H-SC4（帶T-LINK），現用UG221H-SC4（帶T-LINK）通訊連接上了，關電重新開機觸摸屏跳出PLC通訊異常

重新連接需要把PLC原程序重新清除，然后重新把PLC程序上傳才能通訊，只要關電又回跳出通訊異常畫面，那位高手分析下是什么原因，謝謝了

長期回收富士變頻器、富士伺服電機、富士觸摸屏QQ453488393,18676997595

winghing

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 86 個
工控威望: 152 點
下載積分: 823 分
在線時間: 221(小時)
注冊時間: 2009-12-05
最后登錄: 2025-04-13
查看winghing的主題 / 回貼

1樓發表于: 2012-07-17 09:34

只看該作者 | 小中大

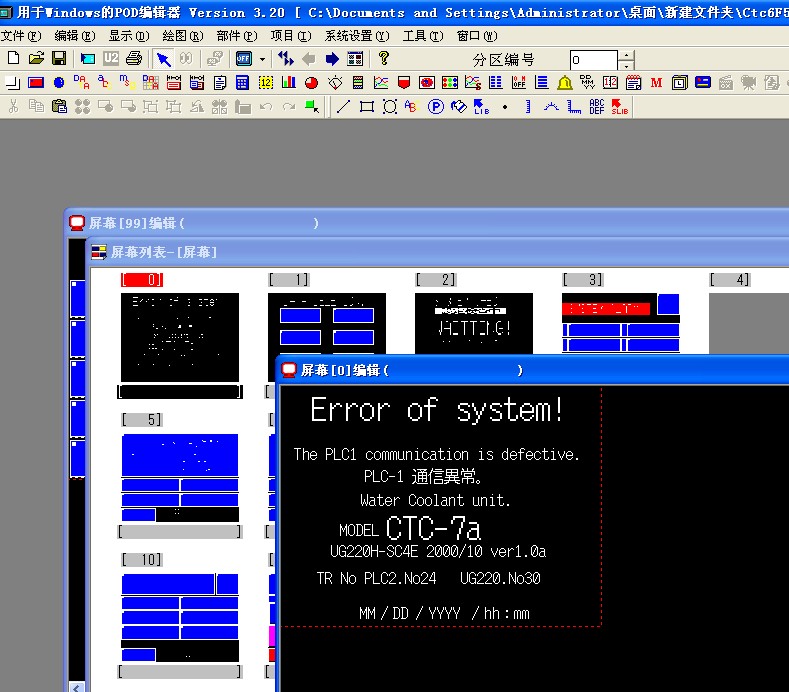

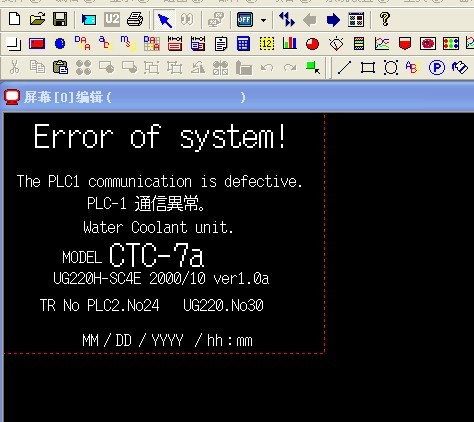

通訊異常的畫面是觸摸屏程序的首個畫面

長期回收富士變頻器、富士伺服電機、富士觸摸屏QQ453488393,18676997595

sjm213

有小知識，無大學問。

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 7 篇
發帖數量: 5286 個
工控威望: 7512 點
下載積分: 160636 分
在線時間: 3228(小時)
注冊時間: 2007-11-21
最后登錄: 2025-05-09
查看sjm213的主題 / 回貼

2樓發表于: 2012-07-17 10:57

只看該作者 | 小中大

引用
有富士觸摸屏、富士PLC的高手嗎？

短信cvlsam！

winghing

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 86 個
工控威望: 152 點
下載積分: 823 分
在線時間: 221(小時)
注冊時間: 2009-12-05
最后登錄: 2025-04-13
查看winghing的主題 / 回貼

3樓發表于: 2012-07-17 11:16

只看該作者 | 小中大

多謝版主

長期回收富士變頻器、富士伺服電機、富士觸摸屏QQ453488393,18676997595

cvlsam

富士低壓，POD（觸摸屏），PLC專賣

級別: VIP會員

發送短信
加為好友

精華主題: 3 篇
發帖數量: 6803 個
工控威望: 38407 點
下載積分: 9286 分
在線時間: 9654(小時)
注冊時間: 2006-09-13
最后登錄: 2025-05-11
查看cvlsam的主題 / 回貼

4樓發表于: 2012-07-17 12:23

只看該作者 | 小中大

這個畫面并非富士POD的系統頁面，一般系統頁面是Check頁面。

你竟然能在畫面中看到，這應該是一個人為的報警畫面，你可以查閱程序中，看看什么觸發了該畫面，既然你有說道第一個畫面，那么重點應該查看是否是宏觸發。

Regards

winghing

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 86 個
工控威望: 152 點
下載積分: 823 分
在線時間: 221(小時)
注冊時間: 2009-12-05
最后登錄: 2025-04-13
查看winghing的主題 / 回貼

5樓發表于: 2012-07-17 13:18

只看該作者 | 小中大

TO：.cvlsam
多謝解答，正常無法跟PLC通訊觸摸屏會顯示超時，以上圖片的畫面確實是一個報警畫面（編的），能看到觸摸屏的報警畫面說明PLC與觸摸屏已經連上，應該是外部某些條件觸發了這個畫面。還有重新開機后（開機關機皆為總閘），PLC F55用電腦監控時無法運行停止，只有刪除原先F55內部程序重新上傳上去才能在電腦監控時停產運行，此時PLC與觸摸屏已正常連接，關電后通訊繼續異常

長期回收富士變頻器、富士伺服電機、富士觸摸屏QQ453488393,18676997595

winghing

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 86 個
工控威望: 152 點
下載積分: 823 分
在線時間: 221(小時)
注冊時間: 2009-12-05
最后登錄: 2025-04-13
查看winghing的主題 / 回貼

6樓發表于: 2012-07-17 13:23

只看該作者 | 小中大

正常上電出現檢測PLC，如果未連接上，會程序超時，我這個是CHECK后出現PLC異常報警畫面

長期回收富士變頻器、富士伺服電機、富士觸摸屏QQ453488393,18676997595

cvlsam

富士低壓，POD（觸摸屏），PLC專賣

級別: VIP會員

發送短信
加為好友

精華主題: 3 篇
發帖數量: 6803 個
工控威望: 38407 點
下載積分: 9286 分
在線時間: 9654(小時)
注冊時間: 2006-09-13
最后登錄: 2025-05-11
查看cvlsam的主題 / 回貼

7樓發表于: 2012-07-17 13:24

只看該作者 | 小中大

引用
引用第5樓winghing于2012-07-17 13:18發表的 :
TO：.cvlsam
多謝解答，正常無法跟PLC通訊觸摸屏會顯示超時，以上圖片的畫面確實是一個報警畫面（編的），能看到觸摸屏的報警畫面說明PLC與觸摸屏已經連上，應該是外部某些條件觸發了這個畫面。還有重新開機后（開機關機皆為總閘），PLC F55用電腦監控時無法運行停止，只有刪除原先F55內部程序重新上傳上去才能在電腦監控時停產運行，此時PLC與觸摸屏已正常連接，關電后通訊繼續異常

你可以上傳你的POD程序~
