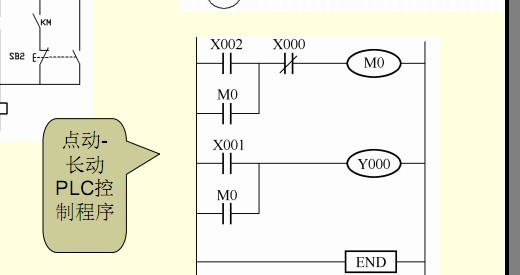

我是新手今天看到電動與連續這里就想不明白了 挺簡單一個電路 怎么用plc編程就成了如上圖所畫 請師傅們給講解一下

按下X002   再放開會有以下動作
M0得電 吸合
M0常開閉合   M0自鎖
當M0常開閉合   Y0也吸合

當按下X0  ，M0失電
M0失電    常開斷開    Y0也失電斷開   此為自鎖

當按下X1   Y0得電吸合   放開X1   Y0失電斷開 此為點動

這就是PLC控制與繼電器控制的區別所在。搞明白了就算是PLC入門了。

呵呵，好耐心啊。支持

這個只是一個簡單的邏輯分析，你只要把這段程序放在一個掃描周期內看一下結果，再來一個掃描周期看變化。基本上就能理解了。比如X2這個連動開關，在一個掃描周期內，你只要按下X2，我們估且說其它開關都沒按，那么狀態是  X2=1. 第一個M0=0，X1 = 0,第二個M0 = 1,所以Y0 =1.第二個掃描周期到，第一個M0也會變成1，這樣M0的線圈就一直有電，然后Y0就會一直有電。其實這個電路有點不合適，只要連動了就不能直接換到點動狀態，必須關掉連動才。我覺得完全可以把X1的常閉與M0線圈串一個，這樣只要連動的時候想點動，直接按下點動按鈕，系統直接轉換狀態。分析程序我覺得時序還是比較重要的。你可以參考我以前在論壇上發表過的一個文章，濁見，只供你參考一下，希望對你有幫助，當然也是我的個人看法，說不定也會誤了你，呵呵 。

http://www.mdgt.cn/read-gktid-77913.html

這個電路只是加了一個中間變量M0，你可以直接用Y0的，這樣會容易理解。plc編程就是這樣，習慣了就好了。

謝謝各位師傅的指點 我會繼續努力的

說明手冊里介紹的很詳細

X1為點動  X2為連續動作 X0為停止
