樓主發表于: 2012-10-25 10:49

只看樓主 | 小中大

圖片：

能否通過發脈沖控制西門子MM440變頻器的轉速？

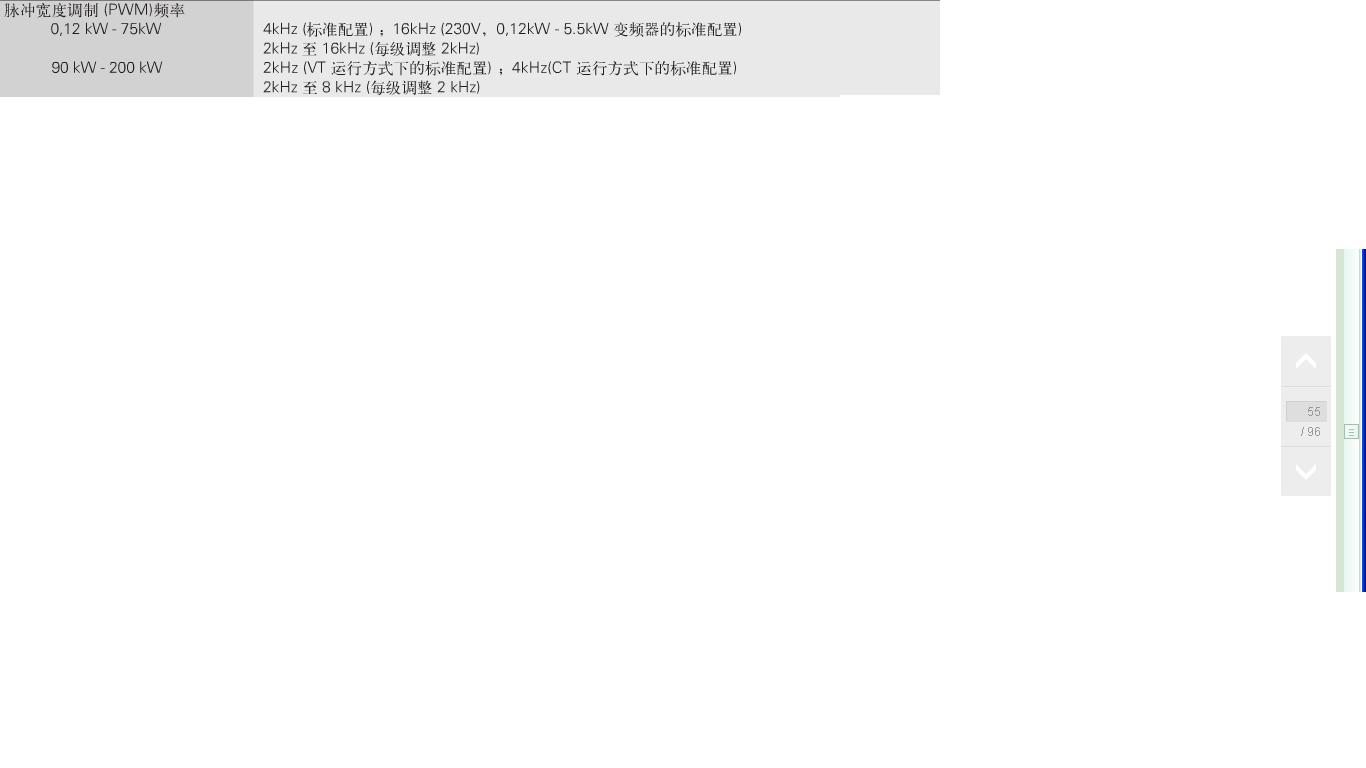

手冊上脈沖寬度調制頻率是什么意思？見圖

謝謝幫忙

langman

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 576 個
工控威望: 606 點
下載積分: 1500 分
在線時間: 227(小時)
注冊時間: 2008-06-23
最后登錄: 2021-04-09
查看langman的主題 / 回貼

1樓發表于: 2012-10-25 13:19

只看該作者 | 小中大

脈寬調制是，脈沖高電平寬度和低電平寬度都可以自由定義的脈沖序列，三菱指令PWM

樓主留言：

感謝！西門子mm440說明書有這段話。不知道什么意思

朗工自動化，承接自動化改造工程：PLC控制系統、伺服系統、氣動、步進、節能燈設備、機械手、集成電路測試設備、變頻器、人機界面，歡迎洽談，

loio

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 168 個
工控威望: 1305 點
下載積分: 95627 分
在線時間: 341(小時)
注冊時間: 2008-04-23
最后登錄: 2019-09-21
查看loio的主題 / 回貼

2樓發表于: 2012-10-25 15:21

只看該作者 | 小中大

西門子的不熟悉，三菱FR-A700變頻器pr.291 通過JOG發脈沖是可以控制變頻器的轉速的。

langman

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 576 個
工控威望: 606 點
下載積分: 1500 分
在線時間: 227(小時)
注冊時間: 2008-06-23
最后登錄: 2021-04-09
查看langman的主題 / 回貼

3樓發表于: 2012-11-27 14:55

只看該作者 | 小中大

說白了就是發脈沖（比如控制步進電機），但這個脈沖高電平寬度和低電平寬度可以設置的。

朗工自動化，承接自動化改造工程：PLC控制系統、伺服系統、氣動、步進、節能燈設備、機械手、集成電路測試設備、變頻器、人機界面，歡迎洽談，

哈雷

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 194 個
工控威望: 292 點
下載積分: 1312 分
在線時間: 458(小時)
注冊時間: 2008-07-28
最后登錄: 2025-04-30
查看哈雷的主題 / 回貼

4樓發表于: 2012-12-03 09:35

只看該作者 | 小中大

松下的plc也有這個功能

283596603

盟主

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 138 個
工控威望: 275 點
下載積分: 1075 分
在線時間: 111(小時)
注冊時間: 2010-06-15
最后登錄: 2024-11-11
查看283596603的主題 / 回貼

5樓發表于: 2012-12-04 11:43

只看該作者 | 小中大

大哥這個圖講述的是變頻器功率開關器件的載波頻率啊。跟你們說的發脈沖控制轉速不是一個概念，這個是用于改善變頻器輸出波形的，載波頻率越高說明開關器件動作頻率越高，波形越接近正弦波。。。440變頻器轉速控制外部端子來說只接受電流、電壓信號。這個跟步進和伺服是有區別的，而且從成本上來講，發高速脈沖需要高速計數，成本也會提高。

hgq

探索

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 217 個
工控威望: 2143 點
下載積分: 9816 分
在線時間: 224(小時)
注冊時間: 2010-03-15
最后登錄: 2024-09-14
查看hgq的主題 / 回貼

6樓發表于: 2012-12-04 12:26

只看該作者 | 小中大

引用
引用第5樓283596603于2012-12-04 11:43發表的 :
大哥這個圖講述的是變頻器功率開關器件的載波頻率啊。跟你們說的發脈沖控制轉速不是一個概念，這個是用于改善變頻器輸出波形的，載波頻率越高說明開關器件動作頻率越高，波形越接近正弦波。。。440變頻器轉速控制外部端子來說只接受電流、電壓信號。這個跟步進和伺服是有區別的，而且從成本上來講，發高速脈沖需要高速計數，成本也會提高。
