以前設備正常現在怎么也掃描不到時間繼電器的時間求原因或者能解決一下~

Y1 Y2是時間繼電器的線圈撥碼可調節時間~X 2X3 是對應時間繼電器的延時開點~現在還有已情況是 X0不動作~線圈Y1 Y2 有電~

[ 此帖被lin0502在2013-04-09 10:46重新編輯 ]

sjm213

有小知識，無大學問。

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 7 篇
發帖數量: 5283 個
工控威望: 7509 點
下載積分: 160560 分
在線時間: 3228(小時)
注冊時間: 2007-11-21
最后登錄: 2025-05-04
查看sjm213的主題 / 回貼

1樓發表于: 2013-04-08 18:55

只看該作者 | 小中大

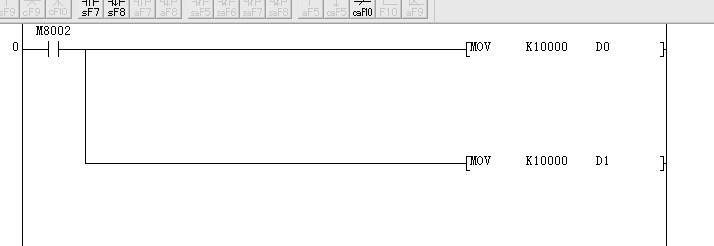

M8002是初始化脈沖，只在上電的第一個掃描周期為ON，此后為OFF
時間之問題在此梯形圖中看不到

本帖最近評分記錄：

下載積分:+1(lin0502) 謝謝版主~又補充了一些 ..

江蘇文彬工控

江蘇文彬工控電氣------長期回收電器

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 332 個
工控威望: 230 點
下載積分: 4523 分
在線時間: 650(小時)
注冊時間: 2007-07-20
最后登錄: 2025-04-20
查看江蘇文彬工控的主題 / 回貼

2樓發表于: 2013-04-08 21:44

只看該作者 | 小中大

哪個時間繼電器？ 8002開機脈沖你電腦上是看不到的哦。

本帖最近評分記錄：

下載積分:+1(lin0502) 謝謝~又補充了一些你看 ..

回收電器,PLC，變頻，觸摸屏，伺服。外地德邦代收款.

lin0502

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 8 個
工控威望: 316 點
下載積分: 1273 分
在線時間: 3(小時)
注冊時間: 2012-03-24
最后登錄: 2013-04-23
查看lin0502的主題 / 回貼

3樓發表于: 2013-04-09 10:44

只看該作者 | 小中大

Y1 Y2分別是兩個時間繼電器的線圈~撥碼可調節

sjm213

有小知識，無大學問。

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 7 篇
發帖數量: 5283 個
工控威望: 7509 點
下載積分: 160560 分
在線時間: 3228(小時)
注冊時間: 2007-11-21
最后登錄: 2025-05-04
查看sjm213的主題 / 回貼

4樓發表于: 2013-04-09 10:58

只看該作者 | 小中大

你說的時間繼電器是硬件啊！

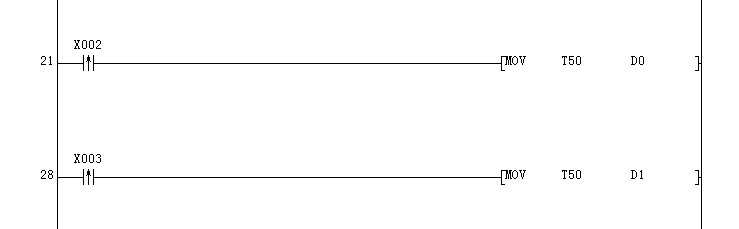

這樣要看時間繼電器是否計時時間到，讓其延時觸點閉合。只要閉合，PLC采集到輸入信號就會將其時間寫到D0/D1中。

lin0502

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 8 個
工控威望: 316 點
下載積分: 1273 分
在線時間: 3(小時)
注冊時間: 2012-03-24
最后登錄: 2013-04-23
查看lin0502的主題 / 回貼

5樓發表于: 2013-04-09 11:26

只看該作者 | 小中大

引用
引用第4樓sjm213于2013-04-09 10:58發表的 :
你說的時間繼電器是硬件啊！
這樣要看時間繼電器是否計時時間到，讓其延時觸點閉合。只要閉合，PLC采集到輸入信號就會將其時間寫到D0/D1中。

關鍵是現在上電時間繼電器就帶電了~到時間以后閉合了~可是可是線圈就沒給電呢

wujianzzx

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 125 個
工控威望: 600 點
下載積分: 5842 分
在線時間: 66(小時)
注冊時間: 2013-02-25
最后登錄: 2020-12-10
查看wujianzzx的主題 / 回貼

6樓發表于: 2013-04-09 11:42

只看該作者 | 小中大

用的是否是繼電器輸出的PLC ,如是有可能是輸出繼電器有粘連

lin0502

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 8 個
工控威望: 316 點
下載積分: 1273 分
在線時間: 3(小時)
注冊時間: 2012-03-24
最后登錄: 2013-04-23
查看lin0502的主題 / 回貼

7樓發表于: 2013-04-09 11:52

只看該作者 | 小中大

引用
引用第6樓wujianzzx于2013-04-09 11:42發表的 :
用的是否是繼電器輸出的PLC ,如是有可能是輸出繼電器有粘連

是繼電器輸出的

sjm213

有小知識，無大學問。

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 7 篇
發帖數量: 5283 個
工控威望: 7509 點
下載積分: 160560 分
在線時間: 3228(小時)
注冊時間: 2007-11-21
最后登錄: 2025-05-04
查看sjm213的主題 / 回貼

8樓發表于: 2013-04-09 17:13

只看該作者 | 小中大

Y0/Y1輸出點亮了沒有？
亮了就是程序的問題（或輸入誤動作）；不亮而輸出導通就是硬件的問題。不是嗎？
線圈沒給電而時間繼電器動作了，那是時間繼電器有問題。

工控學子

學無止境

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 207 個
工控威望: 510 點
下載積分: 810 分
在線時間: 106(小時)
注冊時間: 2009-05-12
最后登錄: 2023-09-02
查看工控學子的主題 / 回貼

9樓發表于: 2013-04-09 22:27

只看該作者 | 小中大

樓主是想檢測時間繼電器的延時時間吧？第一張圖的程序與第三張圖的程序我總覺得怪怪的呢。

shizhongyang

文卡

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 105 個
工控威望: 280 點
下載積分: 2738 分
在線時間: 128(小時)
注冊時間: 2007-10-22
最后登錄: 2025-03-19
查看shizhongyang的主題 / 回貼

10樓發表于: 2013-04-09 22:33

只看該作者 | 小中大

8樓正解。。。

wujianzzx

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 125 個
工控威望: 600 點
下載積分: 5842 分
在線時間: 66(小時)
注冊時間: 2013-02-25
最后登錄: 2020-12-10
查看wujianzzx的主題 / 回貼

11樓發表于: 2013-04-10 06:37

只看該作者 | 小中大

應該是輸出繼電器粘連，可以把PLC 運行開關置于STOP位置試一下
