樓主  發表于: 2013-08-02 09:43
圖片：

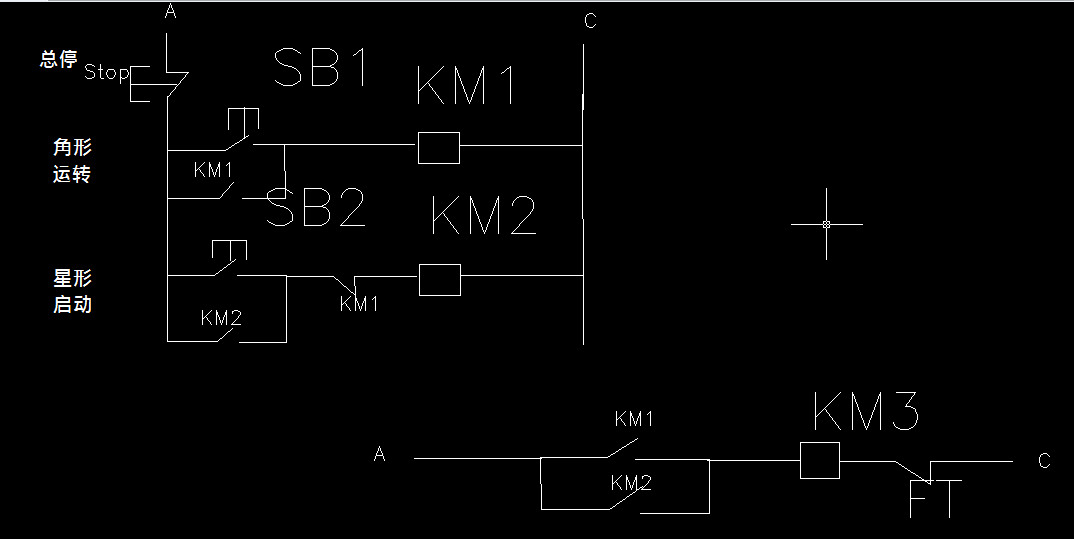

這個是為18.5kw電機做的星三角降壓?jiǎn)?dòng)。
linglong
級別: 略有小成
精華主題: 0
發帖數量: 302 個
工控威望: 444 點
下載積分: 1419 分
在線時間: 1168(小時)
注冊時間: 2008-07-13
最后登錄: 2025-04-18
查看linglong的 主題 / 回貼
1樓  發表于: 2013-08-02 10:01
畫的什么呀！太亂了。
piclijun
級別: 略有小成
精華主題: 0
發帖數量: 228 個
工控威望: 360 點
下載積分: 14687 分
在線時間: 249(小時)
注冊時間: 2012-02-24
最后登錄: 2016-08-30
查看piclijun的 主題 / 回貼
2樓  發表于: 2013-08-02 10:04
可以，加個時間繼電器自動延時星三角切換。
hanqin
級別: 論壇先鋒
精華主題: 0
發帖數量: 1236 個
工控威望: 1226 點
下載積分: 2927 分
在線時間: 925(小時)
注冊時間: 2009-01-09
最后登錄: 2023-10-27
查看hanqin的 主題 / 回貼
3樓  發表于: 2013-08-02 10:09
網上自己找一個，你的不對。
hepeixin
級別: 略有小成
精華主題: 0
發帖數量: 22 個
工控威望: 205 點
下載積分: 604 分
在線時間: 26(小時)
注冊時間: 2007-11-03
最后登錄: 2022-01-19
查看hepeixin的 主題 / 回貼
4樓  發表于: 2013-08-03 09:09
角形與星形必須互鎖，否則兩個按鈕同時按下會短路。
本帖最近評分記錄：
  • 下載積分:+1(fupeilei) 哥咱能看清再說中不，互 ..
    wwcwwc
    級別: VIP會員

    精華主題: 0
    發帖數量: 3398 個
    工控威望: 3196 點
    下載積分: 70532 分
    在線時間: 1606(小時)
    注冊時間: 2008-04-20
    最后登錄: 2025-03-31
    查看wwcwwc的 主題 / 回貼
    5樓  發表于: 2013-08-03 10:07

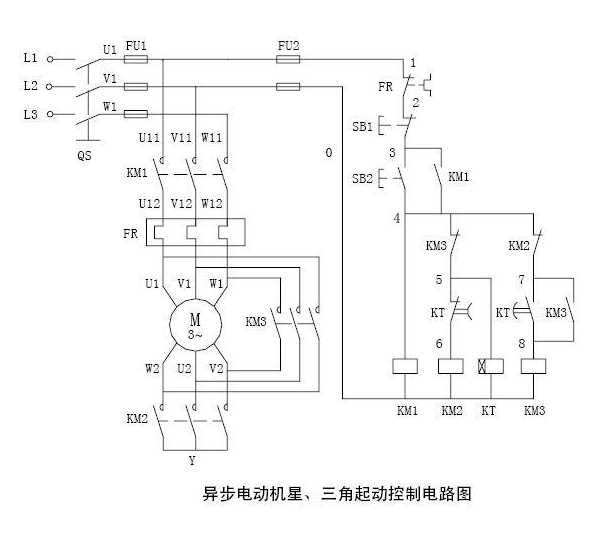

    這個電路存在短路風險。 請參考以下電路。
    guiyanhua
    雲薄
    級別: VIP會員
    精華主題: 0
    發帖數量: 121 個
    工控威望: 288 點
    下載積分: 1996 分
    在線時間: 36(小時)
    注冊時間: 2007-12-11
    最后登錄: 2023-08-07
    查看guiyanhua的 主題 / 回貼
    6樓  發表于: 2013-08-03 14:41
    樓主那樣會燒電機的，5樓的很不錯，不過這種我記不住，但晚知道哪個對不對，網上找一大堆，這種控制非常典型，不用自己畫，找個搬過來照用就好了。特簡單
    本帖最近評分記錄：
  • 下載積分:+1(fupeilei) 請問大哥這個圖那里不對 ..
    • 我處供應液位，壓力、溫度、流量等各種傳感器與顯示控制儀表電加熱與控制18001637105，021－60895769  [email protected]
    http://www.zsa-tech.com
    hulilanyu
    級別: 略有小成
    精華主題: 0
    發帖數量: 197 個
    工控威望: 253 點
    下載積分: 2037 分
    在線時間: 136(小時)
    注冊時間: 2010-08-18
    最后登錄: 2024-08-26
    查看hulilanyu的 主題 / 回貼
    7樓  發表于: 2013-08-04 23:19
    按樓主接法，會出問題
    jesselai
    級別: 略有小成
    精華主題: 0
    發帖數量: 223 個
    工控威望: 403 點
    下載積分: 5970 分
    在線時間: 81(小時)
    注冊時間: 2008-12-05
    最后登錄: 2016-07-13
    查看jesselai的 主題 / 回貼
    8樓  發表于: 2013-08-05 08:07
    樓主兩個接觸器不會跳的，只有按總斷開關才會停，樓主應該還沒弄明白星三角啟動的原理呢，是從星形跳到三角，你這圖兩個接觸器會同時接通的。
    本帖最近評分記錄：
  • 下載積分:+1(fupeilei) 為了節省經費一個停止就 ..
    何工控學
    勵志竭精
    級別: 家園常客
    精華主題: 0
    發帖數量: 609 個
    工控威望: 905 點
    下載積分: 13667 分
    在線時間: 503(小時)
    注冊時間: 2012-10-26
    最后登錄: 2025-04-13
    查看何工控學的 主題 / 回貼
    9樓  發表于: 2013-08-08 15:51
    星三角降壓?jiǎn)?dòng)是最常用的一般的電工書上都有的5樓那個不錯。
    zmt0218
    級別: 探索解密
    精華主題: 0
    發帖數量: 3 個
    工控威望: 128 點
    下載積分: 656 分
    在線時間: 7(小時)
    注冊時間: 2013-08-09
    最后登錄: 2014-12-20
    查看zmt0218的 主題 / 回貼
    10樓  發表于: 2013-08-09 10:00
    這樣會出問題的
    逍遙書生
    級別: 探索解密
    精華主題: 0
    發帖數量: 60 個
    工控威望: 199 點
    下載積分: 709 分
    在線時間: 24(小時)
    注冊時間: 2013-07-24
    最后登錄: 2018-01-30
    查看逍遙書生的 主題 / 回貼
    11樓  發表于: 2013-08-09 13:07
    不對，5樓畫的就挺好
    • «
