工控人家園 綜合討論 絕對式編碼器角度測量臺達PLC 有部分程序截圖

jiaglong

級別: 略有小成

精華主題: 0
發帖數量: 109 個
工控威望: 262 點
下載積分: 2409 分
在線時間: 101(小時)
注冊時間: 2011-10-30
最后登錄: 2025-04-22
查看jiaglong的主題 / 回貼

樓主發表于: 2013-11-18 12:52

只看樓主 | 小中大

圖片：

我現在用的是一個歐姆龍E6CP-AG5C
8位的絕對編碼器，輸出為格雷碼，轉換為二進制后，在一角度范圍內機械動作，按需求應該在機器正轉時動作，反轉時不動作，這個反轉如何實現呢？

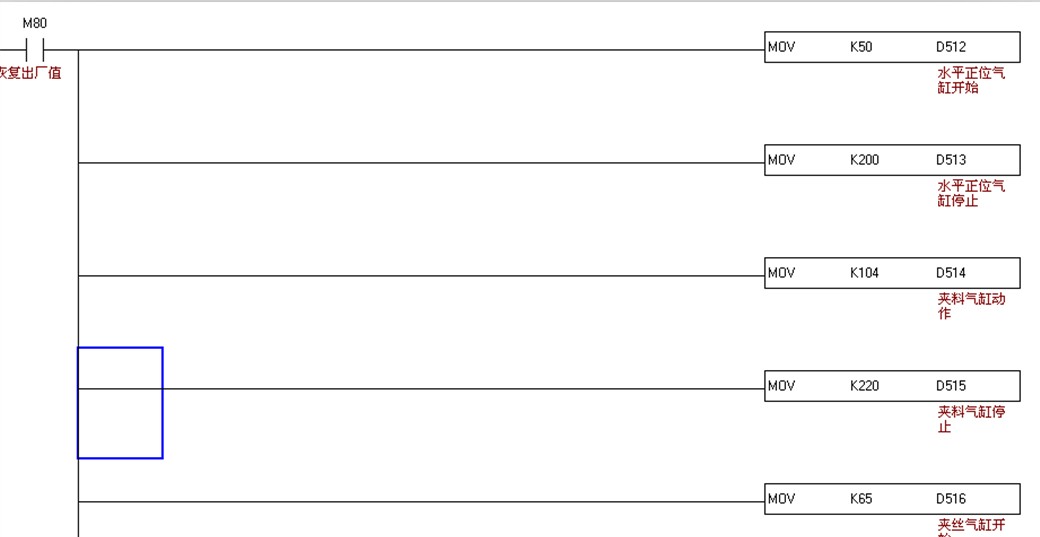

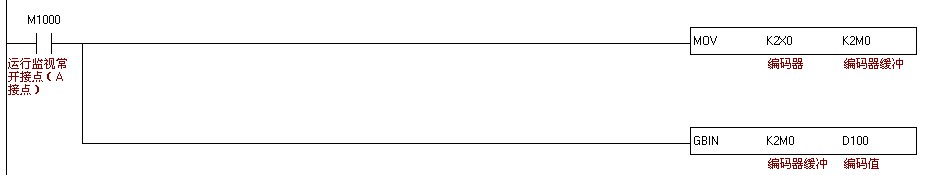

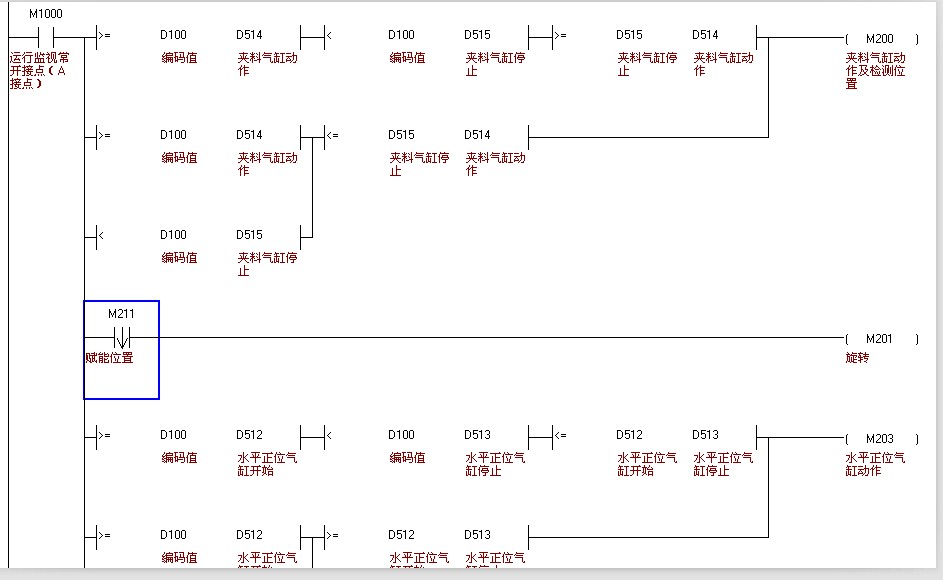

程序截圖，如何識別編碼器角度是正向增加，還是逆向減少，如果逆向時就停止輸出M200.

[ 此帖被jiaglong在2013-11-20 11:15重新編輯 ]

hafatahaha

臺達代理

級別: 論壇先鋒

精華主題: 0
發帖數量: 1336 個
工控威望: 1334 點
下載積分: 2535 分
在線時間: 398(小時)
注冊時間: 2012-09-26
最后登錄: 2019-01-19
查看hafatahaha的主題 / 回貼

1樓發表于: 2013-11-18 13:55

只看該作者 | 小中大

如果要求不搞應該可以直接比較

上海承接工業電氣自動化項目工程 [email protected] 13162651373
臺達,三菱（變頻器，pllc，伺服，人機，溫控器）進口變送器，傳感器，視覺

rockyhuo

專業制造全伺服高速衛生巾機器

級別: 論壇先鋒

精華主題: 0
發帖數量: 1610 個
工控威望: 1929 點
下載積分: 4459 分
在線時間: 439(小時)
注冊時間: 2008-07-14
最后登錄: 2025-04-18
查看rockyhuo的主題 / 回貼

2樓發表于: 2013-11-18 21:12

只看該作者 | 小中大

電機的轉向加上角度范圍作為條件就可以實現了

變頻器中心放卷，可以穩定達到280M/分鐘線速度.
全伺服衛生巾、尿褲、護墊機機器項目合作，承接多功能衛生巾中包機制造，尿褲垛碼機制造
QQ:84818626
電話:18923140420

jiaglong

級別: 略有小成

精華主題: 0
發帖數量: 109 個
工控威望: 262 點
下載積分: 2409 分
在線時間: 101(小時)
注冊時間: 2011-10-30
最后登錄: 2025-04-22
查看jiaglong的主題 / 回貼

3樓發表于: 2013-11-20 10:57

只看該作者 | 小中大

要是人為手搖的時候麻煩了，正常開的時候是一個方向的。
