依然愛你
級別: 探索解密
精華主題: 0
發帖數量: 37 個
工控威望: 185 點
下載積分: 752 分
在線時間: 43(小時)
注冊時間: 2013-06-10
最后登錄: 2014-11-02
查看依然愛你的 主題 / 回貼
樓主  發表于: 2013-11-27 19:17

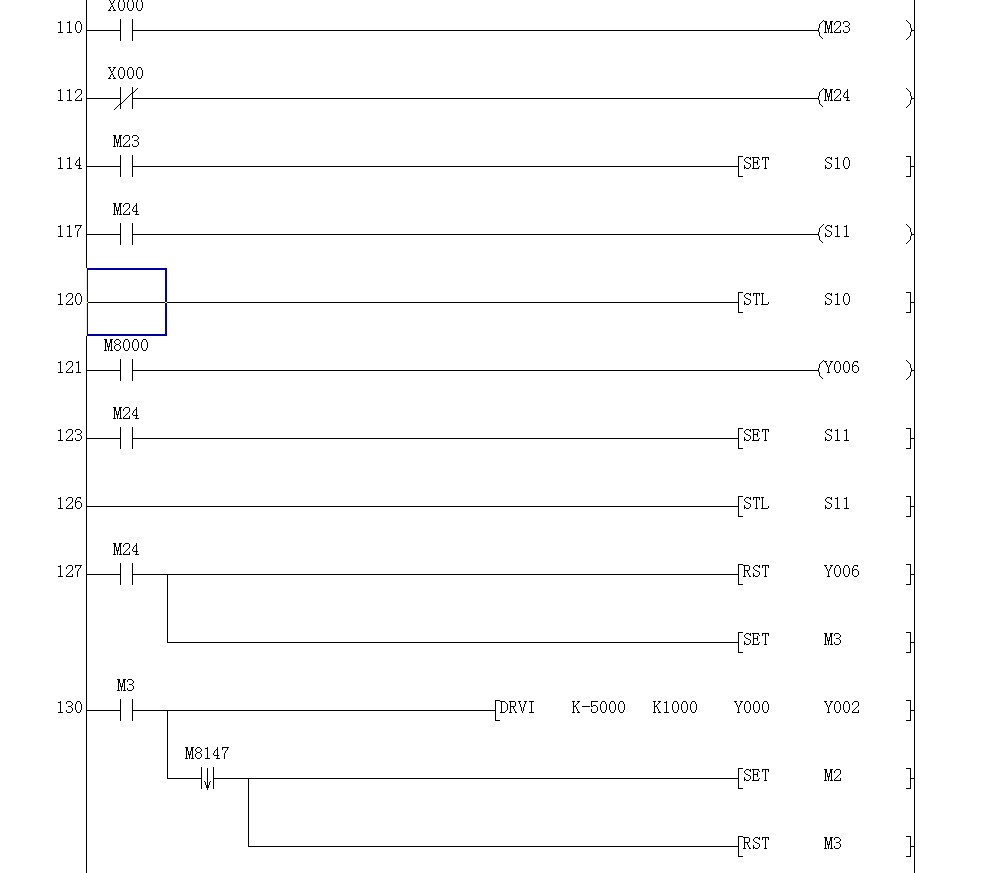

寫了一段程序，運行后發現，沒有按照自己想的運行，一直想不明白，特來求助

x0為限位開關，用的常閉點，y6為小車。我本意是這樣的：開機看小車在不在上限位，在的話執行130步，不在的話，y6輸出讓小車走到上限位，在執行130，運行時發現不管在不在上限位，小車不動作，直接執行130步，改了半天無解。
liulungao
級別: 略有小成
精華主題: 0
發帖數量: 127 個
工控威望: 229 點
下載積分: 8363 分
在線時間: 80(小時)
注冊時間: 2010-04-10
最后登錄: 2019-05-13
查看liulungao的 主題 / 回貼
1樓  發表于: 2013-11-27 19:55
是不是 M8000 直接驅動了  Y6  呀
運行130 步 要M3 導通才能運行
meipingboy
級別: 家園常客
精華主題: 0
發帖數量: 528 個
工控威望: 735 點
下載積分: 9648 分
在線時間: 610(小時)
注冊時間: 2009-09-13
最后登錄: 2025-04-16
查看meipingboy的 主題 / 回貼
2樓  發表于: 2013-11-27 20:19


不懂步進程序，別用        SET S10
直接用傳統編程方法編寫：  SET Y6
活到老學到老：還有 8  分沒學到
依然愛你
級別: 探索解密
精華主題: 0
發帖數量: 37 個
工控威望: 185 點
下載積分: 752 分
在線時間: 43(小時)
注冊時間: 2013-06-10
最后登錄: 2014-11-02
查看依然愛你的 主題 / 回貼
3樓  發表于: 2013-11-27 20:34
引用
引用第2樓meipingboy于2013-11-27 20:19發表的  :
[attachment=115098]
不懂步進程序，別用        SET S10
直接用傳統編程方法編寫：  SET Y6

我是用sfc，這圖是轉的，我是真不懂見笑
edpncn
級別: 探索解密
精華主題: 0
發帖數量: 10 個
工控威望: 128 點
下載積分: 1405 分
在線時間: 4(小時)
注冊時間: 2013-11-27
最后登錄: 2017-04-02
查看edpncn的 主題 / 回貼
4樓  發表于: 2013-11-28 13:55
1.小車不在限位，X0不通，M24置位，M3置位步進工作，Y6復位（雖然一開機M8000置位Y6. 但是復位優先Y6不工作小車不動）
2. 小車在限位，M23置位，S10工作STL步進工作。所以小車在不在限位，步進工作。
和諧共贏
努力學習，做好工控
級別: 網絡英雄

精華主題: 0
發帖數量: 1994 個
工控威望: 7819 點
下載積分: 68418 分
在線時間: 754(小時)
注冊時間: 2008-01-07
最后登錄: 2025-05-05
查看和諧共贏的 主題 / 回貼
5樓  發表于: 2013-11-28 18:27
你看看117步 和123步
tzhihao6
級別: 略有小成
精華主題: 0
發帖數量: 55 個
工控威望: 204 點
下載積分: 959 分
在線時間: 90(小時)
注冊時間: 2013-06-09
最后登錄: 2025-04-08
查看tzhihao6的 主題 / 回貼
6樓  發表于: 2013-11-28 18:51




1.小車不在限位，X0不通，M24置位，M3置位步進工作，Y6復位（雖然一開機M8000置位Y6. 但是復位優先Y6不工作小車不動）
2. 小車在限位，M23置位，S10工作STL步進工作。所以小車在不在限位，步進工作。
meipingboy
級別: 家園常客
精華主題: 0
發帖數量: 528 個
工控威望: 735 點
下載積分: 9648 分
在線時間: 610(小時)
注冊時間: 2009-09-13
最后登錄: 2025-04-16
查看meipingboy的 主題 / 回貼
7樓  發表于: 2013-11-28 19:04

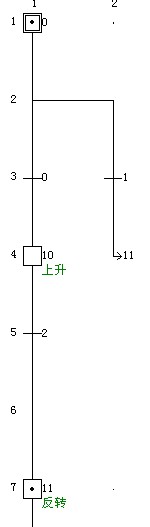

你上面的梯形圖轉不了SFC
直接跳到你所謂的130步，那么應該是：

圖片中，“1 ”條件滿足了，直接跳到 “塊11” 去了。這個直接連機檢測很方便的。
活到老學到老：還有 8  分沒學到
依然愛你
級別: 探索解密
精華主題: 0
發帖數量: 37 個
工控威望: 185 點
下載積分: 752 分
在線時間: 43(小時)
注冊時間: 2013-06-10
最后登錄: 2014-11-02
查看依然愛你的 主題 / 回貼
8樓  發表于: 2013-11-28 22:06
謝謝各位，m23閉合，小車不在上限位，m24閉合，已在上限位，
現在是開機，塊11動作，不管小車在任何位置
準備換個思路
qrklove
級別: 家園常客
精華主題: 0
發帖數量: 494 個
工控威望: 732 點
下載積分: 2007 分
在線時間: 483(小時)
注冊時間: 2008-11-01
最后登錄: 2025-04-17
查看qrklove的 主題 / 回貼
9樓  發表于: 2013-11-29 10:42
現實中俺沒見過用步進狀態圖的方式來寫程序
小木木
級別: 探索解密
精華主題: 0
發帖數量: 9 個
工控威望: 125 點
下載積分: 612 分
在線時間: 0(小時)
注冊時間: 2013-11-29
最后登錄: 2013-11-29
查看小木木的 主題 / 回貼
10樓  發表于: 2013-11-29 16:46
不懂。。。。。。。
shuai3982
二十歲到三十歲這段時間，是人生中艱苦的一段歲月——承擔著漸長
級別: 論壇先鋒
精華主題: 0
發帖數量: 868 個
工控威望: 1029 點
下載積分: 15632 分
在線時間: 342(小時)
注冊時間: 2010-07-16
最后登錄: 2025-04-06
查看shuai3982的 主題 / 回貼
11樓  發表于: 2013-11-29 17:50
你思路不對吧，現在好像是開機M8000 OUT Y6？直接驅動了，沒有斷開吖
