工控人家園 綜合討論 幫看看通訊設置格式，通信異常，fx2n與稱量儀表附程序。

ze澤

級別: 探索解密

精華主題: 0
發帖數量: 18 個
工控威望: 165 點
下載積分: 565 分
在線時間: 57(小時)
注冊時間: 2009-09-28
最后登錄: 2018-11-10
查看ze澤的主題 / 回貼

樓主發表于: 2014-05-05 09:57

只看樓主 | 小中大

圖片：

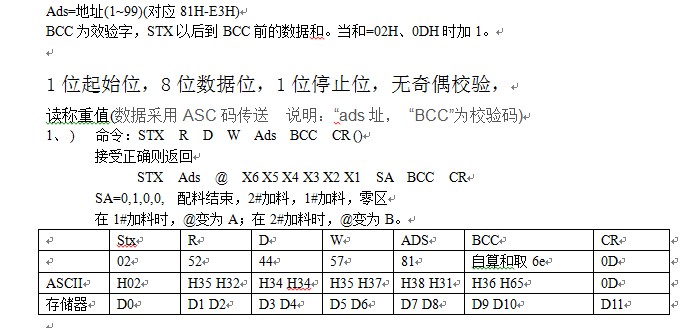

希望懂的大哥大姐幫忙看看謝謝，附程序！圖片里的表格數據是我編制的，為方便編程，不知對不！BCC我自己計算的，數據和16e取低8位就是6e對吧
[ 此帖被ze澤在2014-05-05 12:47重新編輯 ]

附件：

FX2n與稱量儀表通信.rar (77 K) 下載次數:18
網站提示: 請不要用迅雷下載附件，容易出錯

sjm213

有小知識，無大學問。

級別: 論壇版主

精華主題: 7 篇
發帖數量: 5286 個
工控威望: 7512 點
下載積分: 160626 分
在線時間: 3228(小時)
注冊時間: 2007-11-21
最后登錄: 2025-05-08
查看sjm213的主題 / 回貼

1樓發表于: 2014-05-05 11:18

只看該作者 | 小中大

通訊協議就這些了？
表格中E/D/W/ADS緊接著的一行已經是ASCII碼了，不要再轉換了吧。
總共發送數據長度為8個？

你可以用串口助手與儀表直接用ASCII碼發送看看返回數據是否正確，然后再在PLC中寫程序。

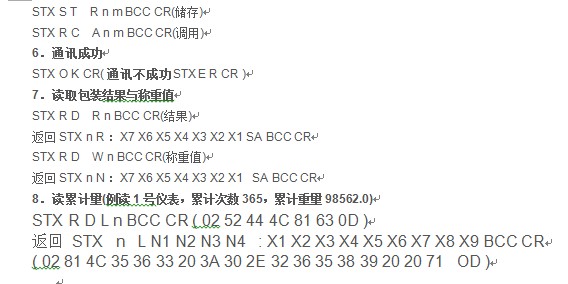

真誠感謝！485的用不了串口通信吧？我多上了一張圖，我只要讀取顯示重量值就行，版主在幫忙看看指導指導，謝謝！！

sjm213

有小知識，無大學問。

級別: 論壇版主

精華主題: 7 篇
發帖數量: 5286 個
工控威望: 7512 點
下載積分: 160626 分
在線時間: 3228(小時)
注冊時間: 2007-11-21
最后登錄: 2025-05-08
查看sjm213的主題 / 回貼

2樓發表于: 2014-05-05 13:43

只看該作者 | 小中大

共發送7個字符就好了：
02 52 44 57 81 6E 0D

接收區域長度設定為14，從第5位~11位就是重量值。

yamqq

雅馬哈，愛普生，電裝機器人。

級別: 網絡英雄

精華主題: 0
發帖數量: 1718 個
工控威望: 5540 點
下載積分: 24630 分
在線時間: 300(小時)
注冊時間: 2008-05-05
最后登錄: 2025-03-31
查看yamqq的主題 / 回貼

3樓發表于: 2014-05-06 08:09

只看該作者 | 小中大

485也可以用串口通信，有232轉485的模塊的

這個人很懶，什么也沒有留下！
