樓主發表于: 2014-05-09 16:55

只看樓主 | 小中大

圖片：

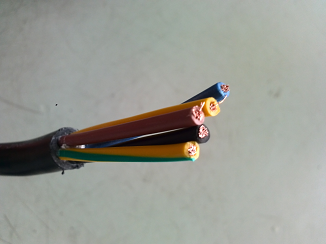

五芯線，原以為是，黃，綠，紅，青，黑（黃綠），，，，，，結果是這個樣子，，，，，
讓我怎么標準的~~~~~~接線~~~

[img]Http://www.mdgt.cn/attachment/Mon_2311/18_25997_2865e2881f154e3.jpG[/img]

再見理想

雖然時間很遙遠，但從未停止過。

級別: VIP會員

發送短信
加為好友

精華主題: 1 篇
發帖數量: 1557 個
工控威望: 1438 點
下載積分: 22806 分
在線時間: 816(小時)
注冊時間: 2007-12-26
最后登錄: 2024-05-05
查看再見理想的主題 / 回貼

1樓發表于: 2014-05-09 16:55

只看該作者 | 小中大

棕，藍，黃，黑，黃綠~~~~~~~~

[img]Http://www.mdgt.cn/attachment/Mon_2311/18_25997_2865e2881f154e3.jpG[/img]

guochunyi

直讀解西門屏HMI口令。。。

級別: 論壇版主

發送短信
加為好友

精華主題: 5 篇
發帖數量: 8290 個
工控威望: 10424 點
下載積分: 21205 分
在線時間: 3084(小時)
注冊時間: 2007-03-01
最后登錄: 2025-04-28
查看guochunyi的主題 / 回貼

2樓發表于: 2014-05-09 17:00

只看該作者 | 小中大

你自己制定一個標準，除了接地線以外，其余的按照你自己的標準接線就行了。

可直讀解西門屏HMI各級帳戶口令,帳戶登錄權限提升,鎖定帳戶激活。。。

再見理想

雖然時間很遙遠，但從未停止過。

級別: VIP會員

發送短信
加為好友

精華主題: 1 篇
發帖數量: 1557 個
工控威望: 1438 點
下載積分: 22806 分
在線時間: 816(小時)
注冊時間: 2007-12-26
最后登錄: 2024-05-05
查看再見理想的主題 / 回貼

3樓發表于: 2014-05-09 17:02

只看該作者 | 小中大

引用
引用第2樓guochunyi于2014-05-09 17:00發表的 :
你自己制定一個標準，除了接地線以外，其余的按照你自己的標準接線就行了。

這讓客戶怎么想啊~~~~~~
采購能買出這樣的線~~~~~~

[img]Http://www.mdgt.cn/attachment/Mon_2311/18_25997_2865e2881f154e3.jpG[/img]

理論初學者

有需要才有進步，俺不管啥都會滿足你！

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 292 個
工控威望: 767 點
下載積分: 7434 分
在線時間: 221(小時)
注冊時間: 2013-11-18
最后登錄: 2016-05-09
查看理論初學者的主題 / 回貼

4樓發表于: 2014-05-09 17:21

只看該作者 | 小中大

要么去刁采購，要不自己接吧，總不至于找膠布把線包起來吧。

feron_x

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 45 個
工控威望: 465 點
下載積分: 560 分
在線時間: 19(小時)
注冊時間: 2014-05-06
最后登錄: 2016-08-24
查看feron_x的主題 / 回貼

5樓發表于: 2014-05-09 17:34

只看該作者 | 小中大

能全部用上去嗎？

wdh_1688

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 126 個
工控威望: 249 點
下載積分: 735 分
在線時間: 50(小時)
注冊時間: 2010-06-17
最后登錄: 2019-03-02
查看wdh_1688的主題 / 回貼

6樓發表于: 2014-05-09 17:56

只看該作者 | 小中大

看你是接什么了，如果接三相5線的話就可以按照常規接
棕，藍，黃接三相線
黑接零線
黃綠接地線

本帖最近評分記錄：

下載積分:+1(再見理想) 熱心助人！

專注工業、以您為重、成就經典！

汪之生

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 301 個
工控威望: 408 點
下載積分: 1410 分
在線時間: 120(小時)
注冊時間: 2010-04-07
最后登錄: 2023-10-10
查看汪之生的主題 / 回貼

7樓發表于: 2014-05-09 20:00

只看該作者 | 小中大

3相5線，一般接法就 L1棕，L2藍，L3黃，N黑，PE黃綠

本帖最近評分記錄：

下載積分:+1(再見理想) 熱心助人！

czk1925

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 177 個
工控威望: 310 點
下載積分: 1476 分
在線時間: 41(小時)
注冊時間: 2014-05-07
最后登錄: 2022-01-07
查看czk1925的主題 / 回貼

8樓發表于: 2014-05-09 21:58

只看該作者 | 小中大

樓上的說的對，也可用號碼標清。

kingzhu

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 7 個
工控威望: 125 點
下載積分: 740 分
在線時間: 16(小時)
注冊時間: 2012-11-08
最后登錄: 2017-11-18
查看kingzhu的主題 / 回貼

9樓發表于: 2014-05-09 22:21

只看該作者 | 小中大

樓上的究竟用的什么標準？
沒發現這種線用起來有什么大問題，如果3相5線統一藍色接N線就行了

再見理想

雖然時間很遙遠，但從未停止過。

級別: VIP會員

發送短信
加為好友

精華主題: 1 篇
發帖數量: 1557 個
工控威望: 1438 點
下載積分: 22806 分
在線時間: 816(小時)
注冊時間: 2007-12-26
最后登錄: 2024-05-05
查看再見理想的主題 / 回貼

10樓發表于: 2014-05-10 05:42

只看該作者 | 小中大

這是哪個標準的電線顏色？？
國外的？？？
