工控人家園 綜合討論 s7-224plc子程序調用問題求助

benpaopao

級別: 探索解密

精華主題: 0
發帖數量: 5 個
工控威望: 123 點
下載積分: 580 分
在線時間: 2(小時)
注冊時間: 2014-04-02
最后登錄: 2020-11-16
查看benpaopao的主題 / 回貼

樓主發表于: 2014-05-20 10:37

只看樓主 | 小中大

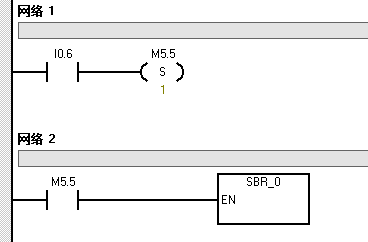

出錯的調用

我的程序是利用，224本身自帶的0.0和0.1脈沖輸出做的直線插補
問題：

整段程序放在主程序中可以正常執行，而利用子程序調用時，用SM0.0調用可以正常實現功能。換成類似截圖的表示的這種中間點就不行，利用中間點時只有Q0.0閃爍，Q0.0的當前坐標也不改變

描述：插補程序
附件：

第一象限直線插補SM0.0.rar (24 K) 下載次數:25
網站提示: 請不要用迅雷下載附件，容易出錯

omron123

級別: 探索解密

精華主題: 0
發帖數量: 50 個
工控威望: 170 點
下載積分: 586 分
在線時間: 33(小時)
注冊時間: 2012-12-15
最后登錄: 2020-07-05
查看omron123的主題 / 回貼

1樓發表于: 2014-06-29 21:21

只看該作者 | 小中大

子程序需要一直接通才能發脈沖，你檢查下M5.5是不是在發脈沖前就一直在接通狀態，或者在發脈沖期間有沒有斷開？？

benpaopao

級別: 探索解密

精華主題: 0
發帖數量: 5 個
工控威望: 123 點
下載積分: 580 分
在線時間: 2(小時)
注冊時間: 2014-04-02
最后登錄: 2020-11-16
查看benpaopao的主題 / 回貼

2樓發表于: 2014-06-30 14:38

只看該作者 | 小中大

引用
引用第1樓omron123于2014-06-29 21:21發表的 :
子程序需要一直接通才能發脈沖，你檢查下M5.5是不是在發脈沖前就一直在接通狀態，或者在發脈沖期間有沒有斷開？？

出錯原因是：0-x.ctrl這個控制指令在子程序中沒有一定和掃描到，后來我就把這個控制指令拿到主程序，這樣就可以一直都掃描的到，子程序中不含這個指令，就可以正常使用
