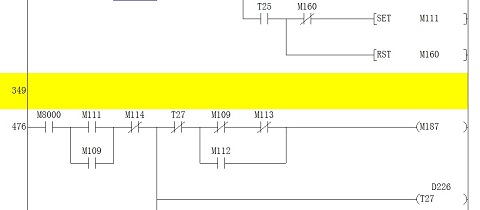

昨天下載了一個三菱FX1N PLC的程序，發現其中349-475步是空白，難道這些步的程序加密隱藏了還是其它原因？望師傅們不吝賜教，謝謝！

[ 此帖被nhy1970在2014-08-05 07:54重新編輯 ]

gaoshanyeyun

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 51 個
工控威望: 245 點
下載積分: 366 分
在線時間: 228(小時)
注冊時間: 2010-04-12
最后登錄: 2025-04-03
查看gaoshanyeyun的主題 / 回貼

1樓發表于: 2014-08-04 21:05

只看該作者 | 小中大

有兩種情況會造成這種想象：
1用指令表改寫過程序（手持編程器），梯形圖無法表示出來,有事這種轉換是單向的，但運行正常。因為編譯就是將其他語言轉換成指令表，plc系統內執行的是指令表程序。
2結構化工程寫的程序，沒有源程序，調出時，偶爾這樣。
在指令表中改一下就好了。

本帖最近評分記錄：

下載積分:+2(zz2679493) 學習了

zyb_1210

人無完人，只有不斷的提升自我！

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 57 個
工控威望: 119 點
下載積分: 3025 分
在線時間: 19(小時)
注冊時間: 2014-04-08
最后登錄: 2023-09-09
查看zyb_1210的主題 / 回貼

2樓發表于: 2014-08-04 21:14

只看該作者 | 小中大

顯示→觸點顯示→“9觸點”改為“11觸點”
試試看，我之前遇到這個問題，是問人家，之后解決了。

海洋一舟

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 319 個
工控威望: 409 點
下載積分: 1567 分
在線時間: 330(小時)
注冊時間: 2007-08-16
最后登錄: 2025-04-29
查看海洋一舟的主題 / 回貼

3樓發表于: 2014-08-04 21:48

只看該作者 | 小中大

我也遇到類似的問題,期待更多高手支招

海洋一舟

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 319 個
工控威望: 409 點
下載積分: 1567 分
在線時間: 330(小時)
注冊時間: 2007-08-16
最后登錄: 2025-04-29
查看海洋一舟的主題 / 回貼

4樓發表于: 2014-08-04 22:06

只看該作者 | 小中大

圖片：

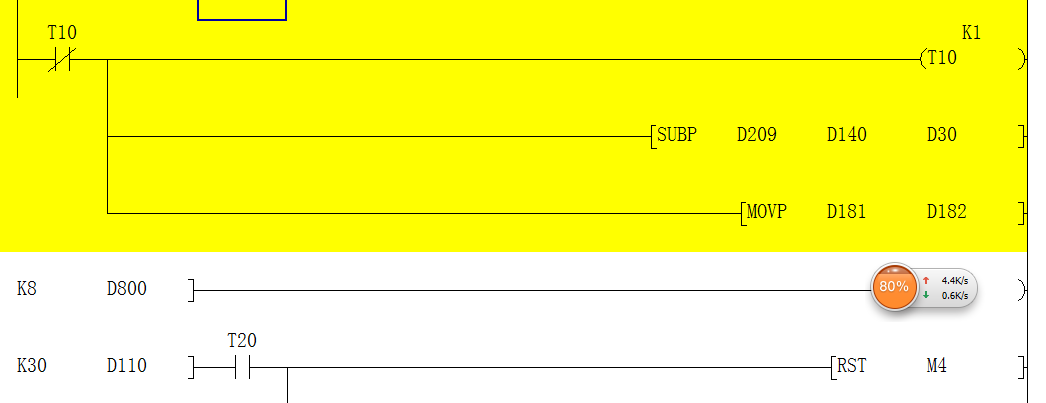

如圖,請大家幫忙看看

nhy1970

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 29 個
工控威望: 129 點
下載積分: 955 分
在線時間: 188(小時)
注冊時間: 2010-11-10
最后登錄: 2025-02-25
查看nhy1970的主題 / 回貼

5樓發表于: 2014-08-05 07:50

只看該作者 | 小中大

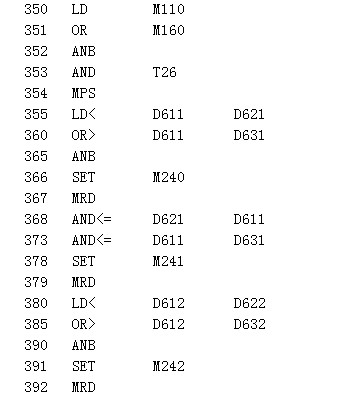

感謝1樓師傅的幫助，將梯形圖切換成指令表顯示，問題已經解決。謝謝各位師傅的幫助。見下圖：
