樓主發表于: 2014-09-27 21:08

只看樓主 | 小中大

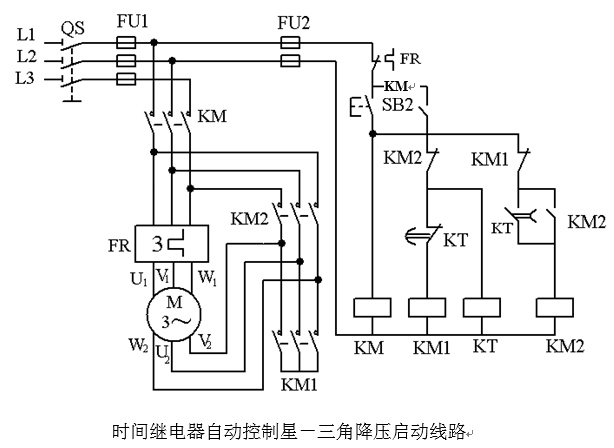

1、根據上面電力拖動線路圖畫出PLC I/O分配圖。

2、根據電力拖動線路圖的工作原理畫出PLC的梯形圖和寫出指令表。

烏龜船長

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1284 個
工控威望: 7634 點
下載積分: 1278 分
在線時間: 2667(小時)
注冊時間: 2007-03-21
最后登錄: 2025-04-28
查看烏龜船長的主題 / 回貼

1樓發表于: 2014-09-27 21:21

只看該作者 | 小中大

樓主挺像我們PLC老師的，布置作業

zhuo610616

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 141 個
工控威望: 251 點
下載積分: 1503 分
在線時間: 232(小時)
注冊時間: 2014-07-16
最后登錄: 2023-03-12
查看zhuo610616的主題 / 回貼

2樓發表于: 2014-09-29 08:31

只看該作者 | 小中大

還是說你的作業要交給我們做了

隨緣漂流的家

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 27 個
工控威望: 118 點
下載積分: 977 分
在線時間: 24(小時)
注冊時間: 2014-09-15
最后登錄: 2020-06-24
查看隨緣漂流的家的主題 / 回貼

3樓發表于: 2014-09-29 11:57

只看該作者 | 小中大

這么簡單的也拿出來

wwcwwc

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 3398 個
工控威望: 3196 點
下載積分: 70572 分
在線時間: 1607(小時)
注冊時間: 2008-04-20
最后登錄: 2025-04-28
查看wwcwwc的主題 / 回貼

4樓發表于: 2014-09-29 14:02

只看該作者 | 小中大

你是要應付考試還是想學習這個編程？好像前面也有提過類似的問題。
如果是應付考試，還可以幫（害）你，如果是要學習，我建議還是先搞明白繼電器控制的星-三角控制原理開始，一步一步地進入。
實際上利用PLC編程控制這個是一件很容易的事情。

dugjj

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 237 個
工控威望: 537 點
下載積分: 3209 分
在線時間: 305(小時)
注冊時間: 2008-03-20
最后登錄: 2025-04-12
查看dugjj的主題 / 回貼

5樓發表于: 2014-09-29 17:36

只看該作者 | 小中大

這里有個工業現場用的星三角啟動圖紙，你可以參考一下。

附件：

003.pdf (31 K) 下載次數:9
網站提示: 請不要用迅雷下載附件，容易出錯

本帖最近評分記錄：

下載積分:+1(冷無情)

xtay

求學者，靜心致遠！

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 335 個
工控威望: 533 點
下載積分: 7111 分
在線時間: 428(小時)
注冊時間: 2009-05-16
最后登錄: 2025-04-08
查看xtay的主題 / 回貼

6樓發表于: 2014-09-29 22:13

只看該作者 | 小中大

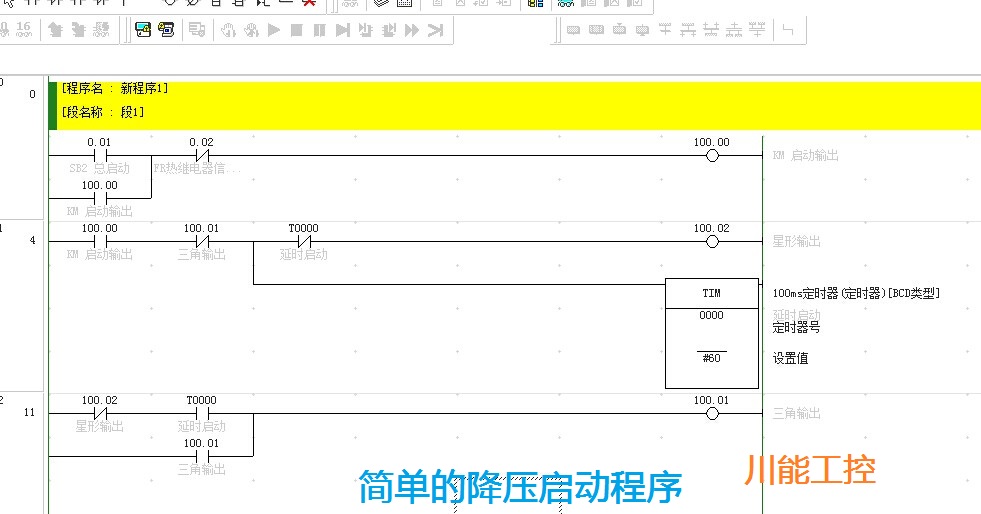

用OMRON編寫的！希望有所啟發！還有多種編法！付鎖安全啟動！！！
