樓主發表于: 2017-11-23 08:39

只看樓主 | 小中大

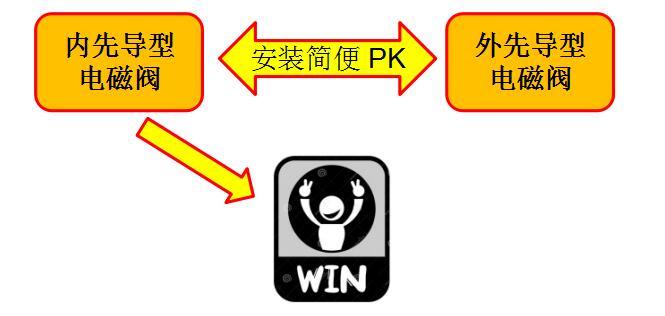

電磁閥工作原理講解電磁閥是用來控制流體的自動化基礎元件，屬于執行器，并不限于液壓、氣動。不同的電磁閥在控制系統的不同位置發揮作用，最常用的是單向閥、安全閥、方向控制閥、速度調節閥等。通過內先導型（內部引導式）電磁閥的工作原理視頻講解，你就能了解到內先導與外先導電磁閥的優劣勢： 1、安裝接氣：外先導閥除了接一工作氣管，還需另外接一氣管（兩條管的氣壓可不同）到外部引導孔，為推動閥芯提供氣動力。

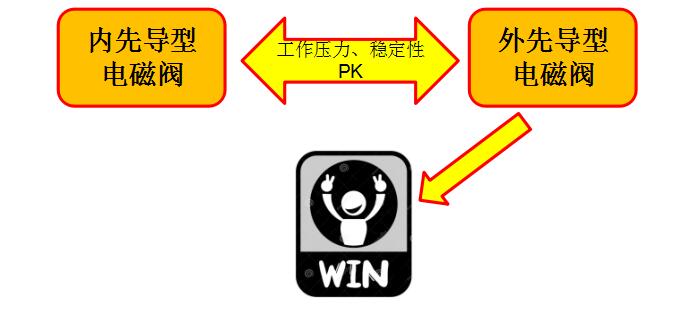

2、工作氣壓：由視頻講解可知先導閥閥芯若想滑動實現氣源換向，首先要給線圈通電，把動鐵芯吸引過來打開先導孔，再由先導氣壓克服彈簧、密封圈與閥體的魔擦力做功，從而推動閥芯、實現換向。故先導氣壓不能太小，假設其最小值為P。因?yàn)楣ぷ鲿r(shí)工作壓力會有一定的波動，內先導閥的先導氣源與工作氣源為同一管路，所以內先導閥的最小工作壓力應略大于P，而外先導閥的工作壓力則無這一限制（外先導閥先導氣源與工作氣源為不同管路，保證先導氣壓要大于P）。同規格電磁閥，外先導電磁閥比內先導電磁閥的工作壓力范圍更大（最小工作壓力更小）、更可靠穩定。

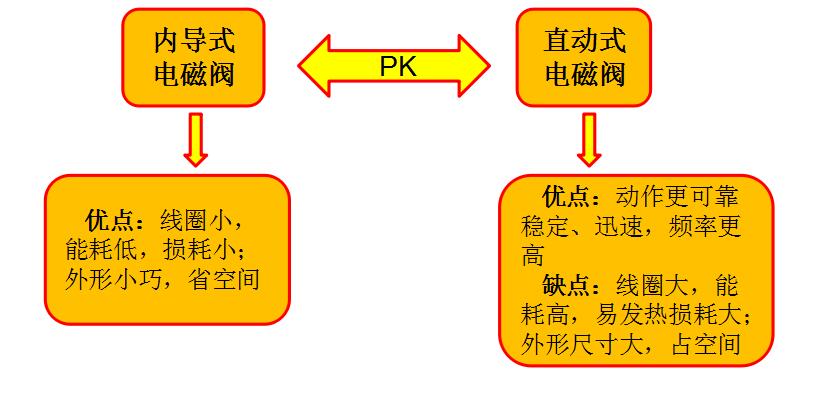

思維發散：工作壓力相同時，先導式電磁閥線圈需提供的換向啟動力比直動式電磁閥的小得多。

點擊播放flash

不小心遇見你

自動項目、PLC、視覺、通訊等工控軟件開發QQ3515716

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 3 篇
發帖數量: 2092 個
工控威望: 3014 點
下載積分: 25336 分
在線時間: 1489(小時)
注冊時間: 2014-01-05
最后登錄: 2025-04-22
查看不小心遇見你的主題 / 回貼

1樓發表于: 2017-11-23 11:41

只看該作者 | 小中大

嵌入式廣告

項目、視覺、通訊QQ3515716

shixinhua

我可以不贏，但我不可以再輸

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 321 個
工控威望: 3068 點
下載積分: 854 分
在線時間: 486(小時)
注冊時間: 2017-03-24
最后登錄: 2025-03-10
查看shixinhua的主題 / 回貼

2樓發表于: 2017-11-23 16:06

只看該作者 | 小中大

別的不說，重要的是學到了，多謝樓主
