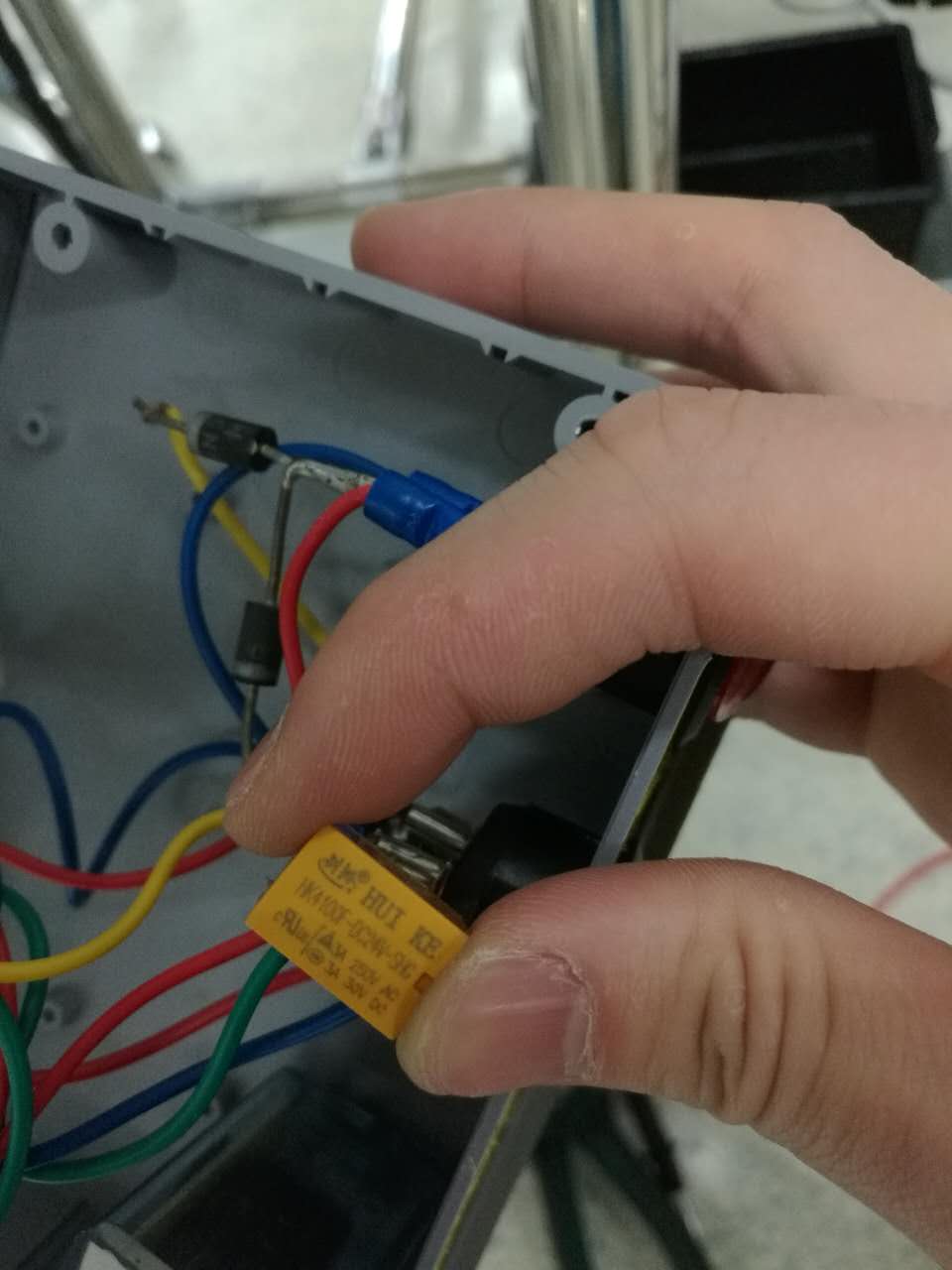

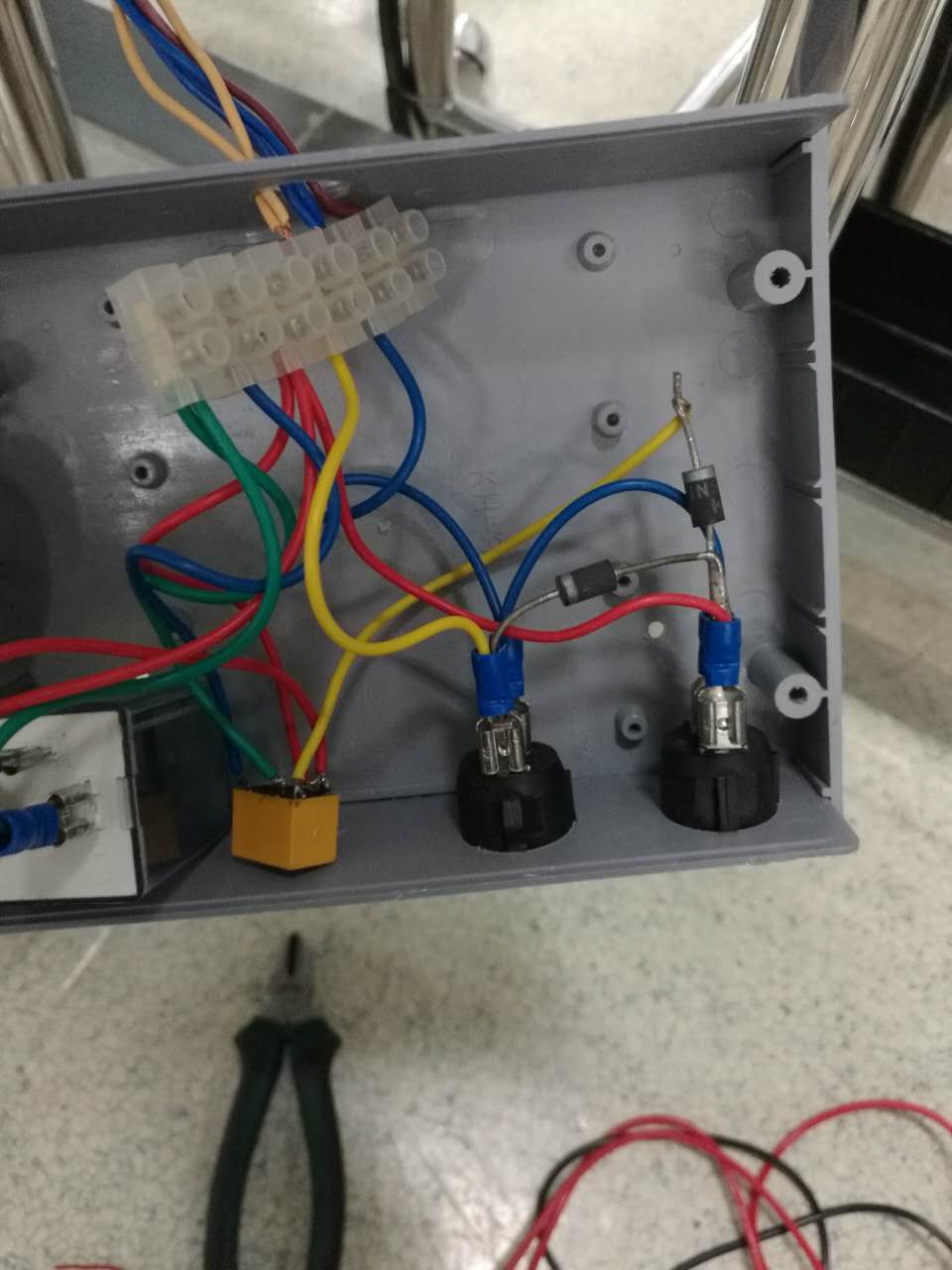

描述：這個電路看不懂求解釋
圖片：

圖片：

其實就是一個警報燈（黃色和紅色兩種燈）），按一個開關黃色燈亮關閉此開關黃色的燈滅。按另一個開關，紅色燈閃爍+黃色的燈也亮。再按一次此開關紅色的燈停止閃爍黃燈也滅。
這個線路我真的看不不懂，求大神解釋下！！！拜謝中！！！！！！！！！！！！！！！！！！！！！！！！

向往自由

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 76 個
工控威望: 167 點
下載積分: 33489 分
在線時間: 146(小時)
注冊時間: 2016-08-19
最后登錄: 2025-04-22
查看向往自由的主題 / 回貼

1樓發表于: 2017-03-11 08:33

只看該作者 | 小中大

左邊角落是什么元件？

樓主留言：

最左邊是個閃光器。也就是紅燈閃光的觸發器，

初出陌路

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 101 個
工控威望: 552 點
下載積分: 1639 分
在線時間: 36(小時)
注冊時間: 2015-08-11
最后登錄: 2024-07-01
查看初出陌路的主題 / 回貼

2樓發表于: 2017-03-11 09:59

只看該作者 | 小中大

是防止電源接反嗎？二極管有反向截至功能，如果電源接反的話，燈就不亮。或者是起續流作用。這兩種作用的接反正好相反。主要是我沒看懂你的電路。新手學習中。。。。。。。。
