大家好，我遇到一個問題：
       需要用西門子300PLC控制松下A6伺服驅動器，用速度控制模式，不知道怎么接線？
       松下是NPN低電平輸入輸出，西門子是高電平PNP輸入輸出。
       大家可否舉例說明下松下伺服與西門子PLC輸入輸出點的接線，謝謝

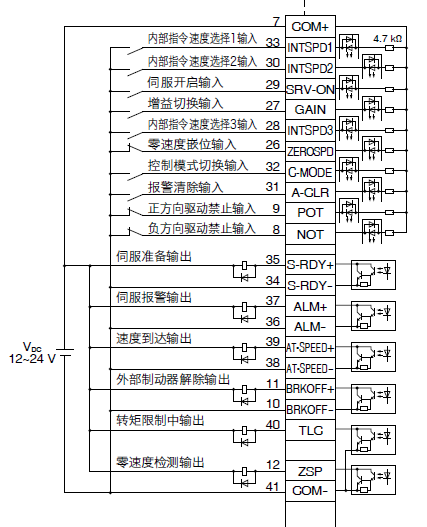

       圖片為松下伺服說明書上速度控制模式接線的截圖

michael.guan

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 196 個
工控威望: 347 點
下載積分: 593 分
在線時間: 69(小時)
注冊時間: 2018-03-23
最后登錄: 2025-04-16
查看michael.guan的主題 / 回貼

1樓發表于: 2018-05-18 11:08

只看該作者 | 小中大

伺服的輸入信號用繼電器轉一下，輸出信號接的時候“-”端接PLC輸入、“+”端接DC24V，伺服的輸出都是無源觸點，如果PLC的輸入端是NPN的，則把“+”接到PLC上，“-”接到DC0V上，如果PLC的輸入是PNP的，就是“-”接PLC、“+”接DC24V

passray

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 66 個
工控威望: 205 點
下載積分: 1657 分
在線時間: 118(小時)
注冊時間: 2013-05-25
最后登錄: 2025-03-13
查看passray的主題 / 回貼

2樓發表于: 2018-05-26 15:58

只看該作者 | 小中大

西門子輸入也可以是低電平吧？輸出是高電平
