樓主發表于: 2018-05-19 10:27

只看樓主 | 小中大

圖片：

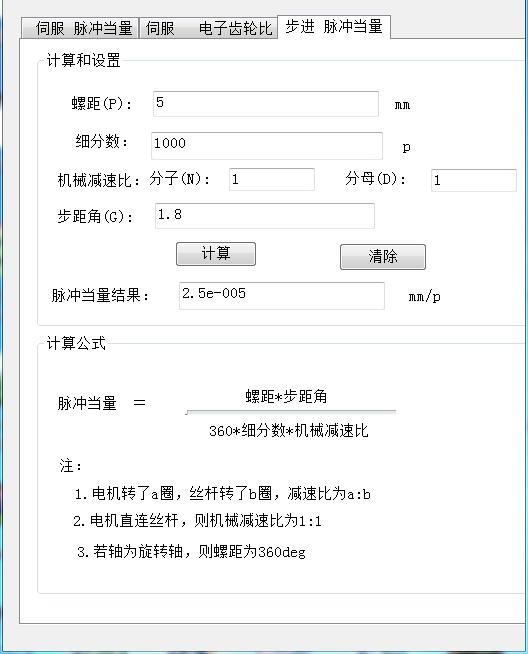

步進的步距角為1.8度絲桿的螺距為5MM 怎樣細分才能做到一個脈沖走0.01MM ，伺服通過調分子分母可以做到，不知道步進是怎樣做的。如圖及計算軟件分享

附件：

脈沖當量計算工具.rar (20 K) 下載次數:417
網站提示: 請不要用迅雷下載附件，容易出錯

本帖最近評分記錄：

下載積分:+1(竹風涼) 感謝分享！

下載積分:+5(最遠是多遠) 真誠感謝！

下載積分:+1(咗臉ヅ微笑ぺ) 感謝分享！

下載積分:+1(bruce2020) 熱心助人！

士林變頻器代理 18312516885

ranbin

學無止境！

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 326 個
工控威望: 449 點
下載積分: 6547 分
在線時間: 44(小時)
注冊時間: 2018-04-04
最后登錄: 2020-10-22
查看ranbin的主題 / 回貼

1樓發表于: 2018-05-19 10:44

只看該作者 | 小中大

路過看看！

白蘿卜大白菜

To be a better man.

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 227 個
工控威望: 2436 點
下載積分: 2357 分
在線時間: 137(小時)
注冊時間: 2018-01-03
最后登錄: 2025-04-25
查看白蘿卜大白菜的主題 / 回貼

2樓發表于: 2018-05-19 10:55

只看該作者 | 小中大

做不了，要做到脈沖當量為0.01mm，那么500個脈沖電機轉一圈。細分數為2.5才可以。可以做到25細分，每轉5000個脈沖，脈沖當量就是5mm/5000=0.001。應該是這樣算的吧

本帖最近評分記錄：

下載積分:+1(咗臉ヅ微笑ぺ) 對的

有文化學習的筆記本，
鋼筆，鉛筆，文具盒，
姑娘喜歡的小花布，小伙扎的線圍脖。
穿著個球鞋跑地快，打球賽跑不怕磨。
秋衣秋褲號頭多，又可身來，又暖和。

往事如風

科技改變制造

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 11669 個
工控威望: 19062 點
下載積分: 13671 分
在線時間: 2746(小時)
注冊時間: 2013-01-31
最后登錄: 2025-04-23
查看往事如風的主題 / 回貼

3樓發表于: 2018-05-19 16:29

只看該作者 | 小中大

很方便，謝謝樓主

三人行者必有我師，擇其善者而從之

michael.guan

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 196 個
工控威望: 347 點
下載積分: 593 分
在線時間: 69(小時)
注冊時間: 2018-03-23
最后登錄: 2025-04-16
查看michael.guan的主題 / 回貼

4樓發表于: 2018-05-21 10:02

只看該作者 | 小中大

另外還有個問題，老的步進驅動器上的細分是指200的倍數，如細分是2的話，就是2×200=400脈沖/轉，但是現在的步進驅動器上的細分撥碼直接對應的就是xxx脈沖/轉，如1000細分，實際就是1000個脈沖/轉，所以這個公式還是只適合老步進的，對新的不適應。

cai.6512

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 358 個
工控威望: 3223 點
下載積分: 8474 分
在線時間: 231(小時)
注冊時間: 2008-04-22
最后登錄: 2025-01-27
查看cai.6512的主題 / 回貼

5樓發表于: 2018-05-31 20:43

只看該作者 | 小中大

謝謝樓主

chanasky

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 77 個
工控威望: 145 點
下載積分: 831 分
在線時間: 20(小時)
注冊時間: 2018-01-04
最后登錄: 2024-08-26
查看chanasky的主題 / 回貼

6樓發表于: 2018-06-04 15:10

只看該作者 | 小中大

cbk

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 111 個
工控威望: 238 點
下載積分: 39298 分
在線時間: 229(小時)
注冊時間: 2010-12-12
最后登錄: 2025-04-22
查看cbk的主題 / 回貼

7樓發表于: 2018-06-04 16:54

只看該作者 | 小中大

多謝分享！

qq910877460

這操蛋的工控行業

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 90 個
工控威望: 244 點
下載積分: 3303 分
在線時間: 57(小時)
注冊時間: 2014-05-20
最后登錄: 2024-11-04
查看qq910877460的主題 / 回貼

8樓發表于: 2018-06-11 16:24

只看該作者 | 小中大

一樓軟件很好，下載了留著用，謝謝樓主

操蛋的工控行業，為了碎銀幾兩，又不得不搞它

langui

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1552 個
工控威望: 1775 點
下載積分: 6280 分
在線時間: 649(小時)
注冊時間: 2014-06-16
最后登錄: 2025-04-25
查看langui的主題 / 回貼

9樓發表于: 2018-06-12 10:13

只看該作者 | 小中大

老掉牙的計算方法了，以前的步進驅動器才會設定多少細分，現在的驅動器都直接是多少脈沖一圈的。要么你是用單片機驅動，可以用這個軟件計算。
