2003年的西門子觸摸屏壞了，現在換了一個smart200的7寸屏幕，與S7-200的PLC通訊，這個通訊線，9針串口腳要怎么焊接啊？

beni

級別: 工控俠客

精華主題: 0
發帖數量: 119 個
工控威望: 2128 點
下載積分: 51608 分
在線時間: 2696(小時)
注冊時間: 2010-07-13
最后登錄: 2025-04-30
查看beni的主題 / 回貼

1樓發表于: 2020-01-09 13:47

只看該作者 | 小中大

485通訊，3腳和8腳

夢雨天涯

微信hui530527 &

級別: 網絡英雄

精華主題: 0
發帖數量: 4665 個
工控威望: 8065 點
下載積分: 17290 分
在線時間: 3241(小時)
注冊時間: 2016-10-31
最后登錄: 2025-04-29
查看夢雨天涯的主題 / 回貼

2樓發表于: 2020-01-13 10:22

只看該作者 | 小中大

圖片：

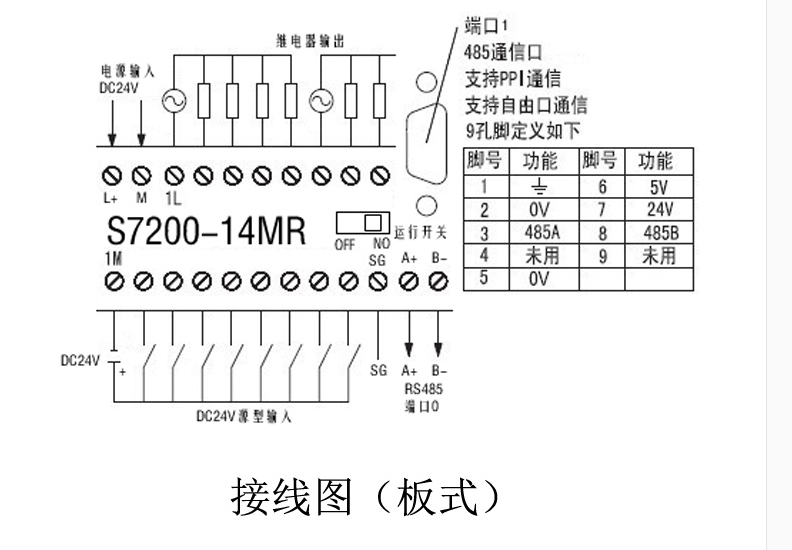

引腳定義圖

微信hui530527 b站賬號，非標自動化譚工
請不要隨意加我，不會隨便通過。QQ群942493953
