樓主  發表于: 2020-01-15 14:39
圖片：
    三菱plc程序運行掃描原理?請高手指點！

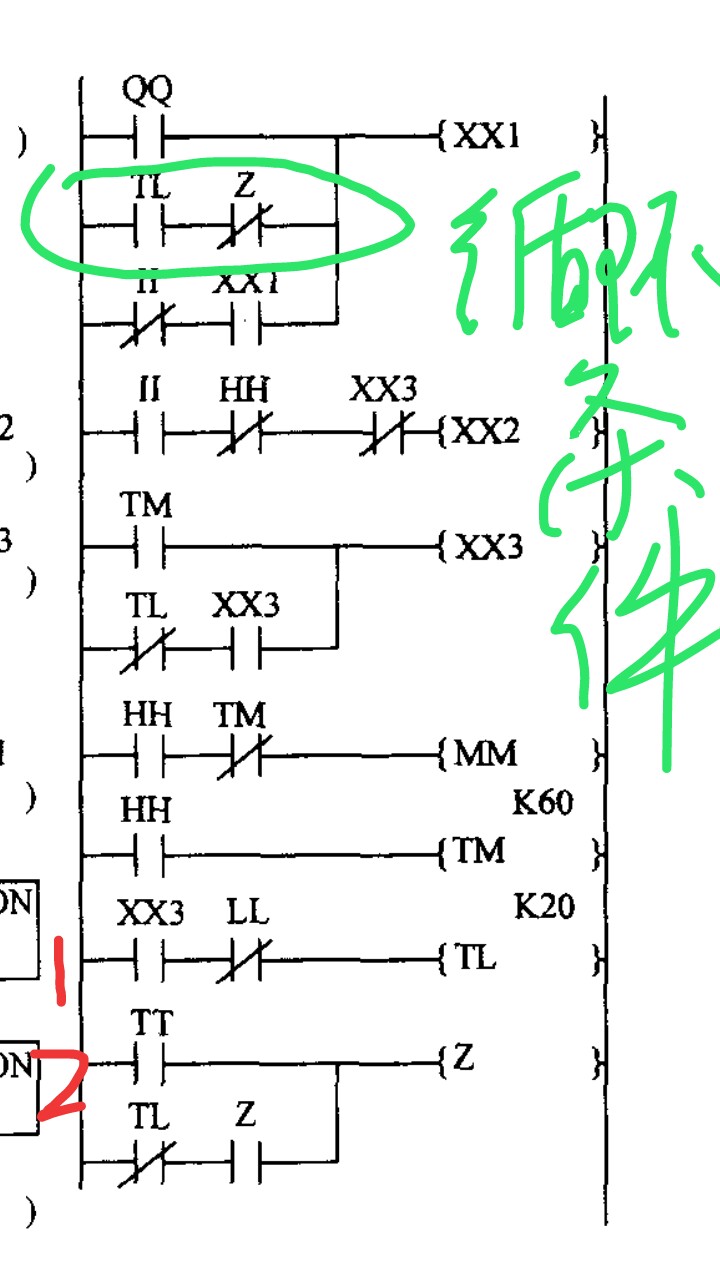

如下圖:編號1  TL線圈計時2秒，時間到了，往下執行常閉觸點斷開，Z自保持觸點斷開。同時TL常開觸點得電，XX1線圈得電并自鎖，循環反復運行。
   如果編號2處  TT按鈕接通，Z線圈得電自鎖，作用是斷開循環條件。
   問題:按照程序運行分析，如果Z 線圈得電并自鎖，當TL 計時2秒時間到了，往下執行常閉觸點先將Z 線圈復位，同時常開觸點還是會產生一個循環信號啊？
    如果把編號1和編號2換一個位置，這樣分析循環條件才能斷開?
請問?是我分析有問題還是?
危險的雞腿
級別: 略有小成
精華主題: 0
發帖數量: 41 個
工控威望: 265 點
下載積分: 710 分
在線時間: 26(小時)
注冊時間: 2020-01-03
最后登錄: 2024-11-25
查看危險的雞腿的 主題 / 回貼
1樓  發表于: 2020-01-15 19:42
[ 此帖被危險的雞腿在2020-01-19 09:29重新編輯 ]
john42tw
級別: 網絡英雄
精華主題: 0
發帖數量: 1281 個
工控威望: 6112 點
下載積分: 54318 分
在線時間: 1126(小時)
注冊時間: 2012-04-24
最后登錄: 2025-04-30
查看john42tw的 主題 / 回貼
2樓  發表于: 2020-01-16 07:41
由左而右

自上而下

一次觸發
1593887
每天進步一點足矣！
級別: 略有小成
精華主題: 0
發帖數量: 81 個
工控威望: 271 點
下載積分: 2268 分
在線時間: 93(小時)
注冊時間: 2012-04-18
最后登錄: 2025-04-30
查看1593887的 主題 / 回貼
3樓  發表于: 2020-01-19 11:23
謝謝！我在看看。👍
