樓主  發表于: 2019-12-25 16:56
1. 系統概述

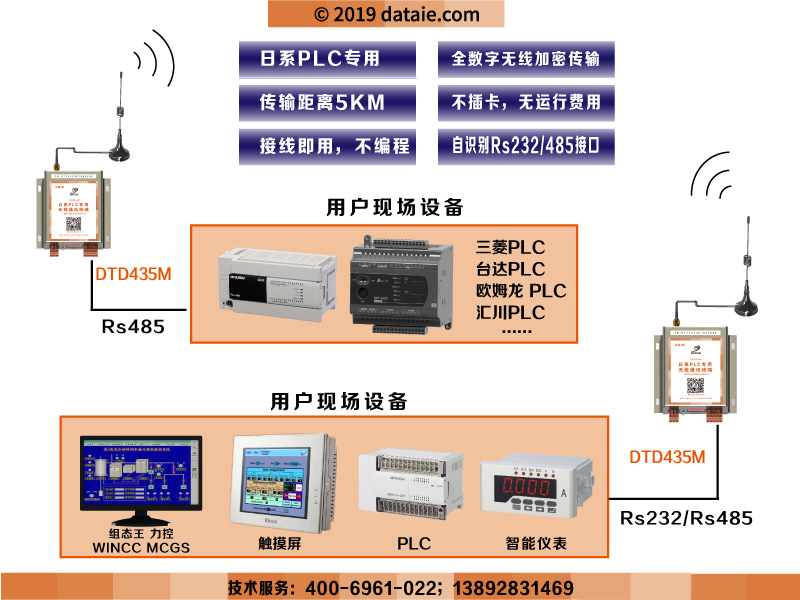

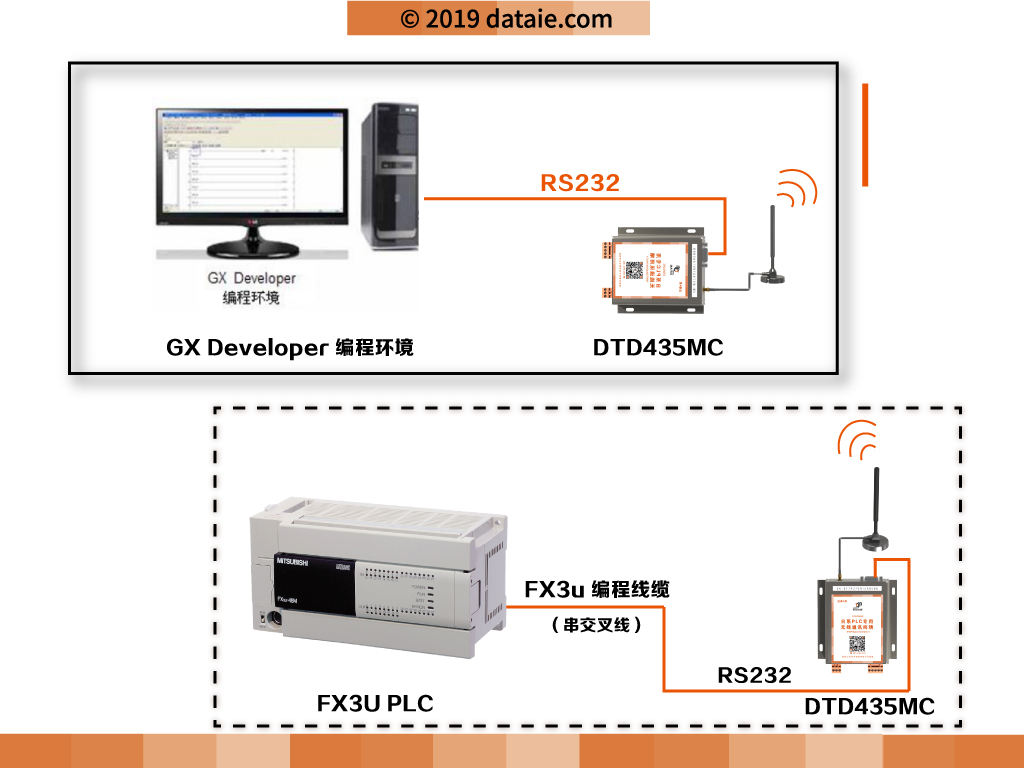

三菱 PLC FX3u 可以使用專用下載線通過計算機串口下載程序,同樣也可以使用自制下載線纜,連接西安達泰電子無線模塊 DTD435M 進行遠程無線下載程序,計算機端采用 RS232 或者 RS485 將計算機端與無線模塊連接, PLC 端同樣使用 RS232  RS485 將把無線模塊接收到的下載數據通過 RS232 口與自制編程電纜連接。系統結構如下圖所示:


2. 編程線制作

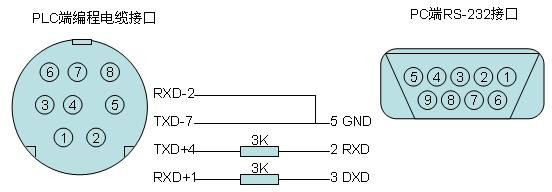

PLC 編程電纜是八針的選型接頭,與 RS232 的 DB9 接線如下圖所示:



將自制電纜與 PLC 連接。

3. 參數設置

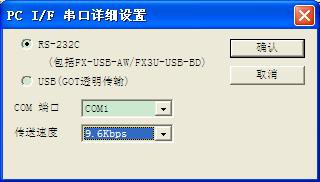

西安達泰電子的 DTD435M 均采用 9600 8N1。GX Developer 編程軟件下載參數如下圖所示,串口與插入 PC 的串口驅動顯示的一致。


4. 實例總結

三菱 PLC FX 系列 PLC 通過西安達泰電子無線模塊 DTD435M 可以完成程序的無線下載,并能實時進行在線監控與調試。





[ 此帖被用心回復在2019-12-25 17:02重新編輯 ]
微信公眾號:DTD110HF
PLC無線通訊方案
工控劍俠666
天道酬勤,認真的人做認真的事 。
級別: 工控俠客
精華主題: 0
發帖數量: 1017 個
工控威望: 2698 點
下載積分: 22817 分
在線時間: 277(小時)
注冊時間: 2013-03-30
最后登錄: 2025-04-16
查看工控劍俠666的 主題 / 回貼
1樓  發表于: 2019-12-25 17:01
宣傳的可以啊,西安達泰的代理商嗎
工控人加油
anlyl2014
大吉大利
級別: 網絡英雄
精華主題: 0
發帖數量: 988 個
工控威望: 8890 點
下載積分: 14330 分
在線時間: 939(小時)
注冊時間: 2014-05-23
最后登錄: 2025-04-22
查看anlyl2014的 主題 / 回貼
2樓  發表于: 2019-12-27 16:39
傳輸距離多少?
活到老,學到老!
微信號:anjjyy2013
添加時注明來自工控人家園
壓縮包用WINRAR打開,沒密碼
用心回復
大道至簡
級別: 家園常客
精華主題: 0
發帖數量: 411 個
工控威望: 772 點
下載積分: 1744 分
在線時間: 143(小時)
注冊時間: 2017-03-08
最后登錄: 2025-04-17
查看用心回復的 主題 / 回貼
3樓  發表于: 2020-09-07 11:03
傳輸距離目前最遠可以達到20公里,根據需求不同,幾百米,一公里,三公里,五公里,十公里的設備都有,最近整理了一些主流PLC(西門子,施耐德,三菱,臺達,)與觸摸屏,DCS之間的無線通訊的例程,需要的話私信我啊。。
微信公眾號:DTD110HF
PLC無線通訊方案
guangyu85
工程師
級別: 家園常客
精華主題: 1 篇
發帖數量: 521 個
工控威望: 832 點
下載積分: 5759 分
在線時間: 404(小時)
注冊時間: 2011-06-13
最后登錄: 2025-04-22
查看guangyu85的 主題 / 回貼
4樓  發表于: 2020-09-08 10:28
一看到傳輸速率9600kbs,就沒有再看下去的欲望了。
sunnykmc
SunnyKMC
級別: 工控俠客
精華主題: 0
發帖數量: 286 個
工控威望: 3745 點
下載積分: 28928 分
在線時間: 413(小時)
注冊時間: 2014-04-20
最后登錄: 2025-02-04
查看sunnykmc的 主題 / 回貼
5樓  發表于: 2020-09-08 10:34
速率9600kbs,這是要喝幾杯茶或咖啡的等待時間
ytzidonghua
plc 觸摸屏 自動化技術培訓等電話0535-6380506
級別: 網絡英雄
精華主題: 0
發帖數量: 2544 個
工控威望: 7164 點
下載積分: 7886 分
在線時間: 394(小時)
注冊時間: 2006-09-27
最后登錄: 2025-04-22
查看ytzidonghua的 主題 / 回貼
6樓  發表于: 2020-09-10 09:09
遠程控制模塊 網關都可以實現遠程下載程序了
還有云屏
直接云plc也很多了
plc 觸摸屏 變頻器 編程電纜,plc培訓等
plc觸摸屏遠程下載,遠程監控
手機APP監控plc
QQ 365871920
電話13396452298
www.ytleader.com
sxguozhifeng
級別: 略有小成
精華主題: 0
發帖數量: 374 個
工控威望: 421 點
下載積分: 26938 分
在線時間: 89(小時)
注冊時間: 2019-05-14
最后登錄: 2022-12-21
查看sxguozhifeng的 主題 / 回貼
7樓  發表于: 2020-09-10 10:43
學習學習。
