工控人家園 綜合討論 西門子編程軟件中紅色波浪線是什么意思？

kv47sn

事在天成

級別: 論壇先鋒

精華主題: 0
發帖數量: 230 個
工控威望: 1037 點
下載積分: 951 分
在線時間: 96(小時)
注冊時間: 2008-11-20
最后登錄: 2022-12-09
查看kv47sn的主題 / 回貼

樓主發表于: 2009-09-10 12:59

只看樓主 | 小中大

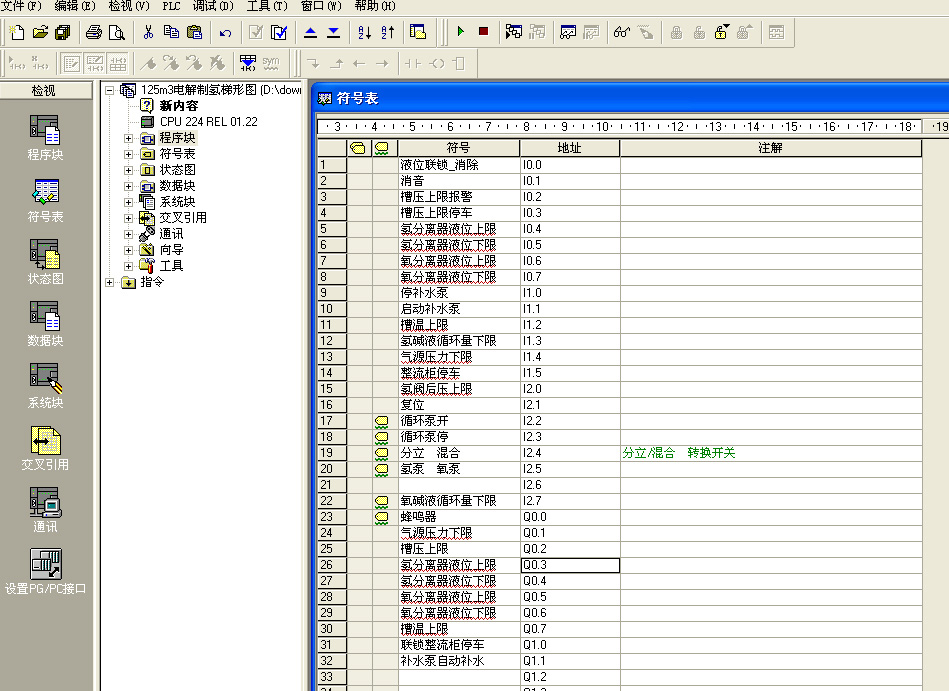

圖片：

西門子編程軟件中紅色波浪線是什么意思？
在我創建的符號表中，在符號列下，有一些是紅色波浪線，查資料得知是有錯誤才會顯示的，但是我不知道如何解決。
請知道的朋友幫我一把，我把程序上傳過來了，這個程序是天津大陸制氫的一臺制氫設備上的S7－200的PLC的程序。

附件：

125m3電解制氫梯形圖.rar (4 K) 下載次數:91
網站提示: 請不要用迅雷下載附件，容易出錯

zhuls

級別: 略有小成

精華主題: 0
發帖數量: 125 個
工控威望: 363 點
下載積分: 6767 分
在線時間: 222(小時)
注冊時間: 2009-07-03
最后登錄: 2021-04-23
查看zhuls的主題 / 回貼

1樓發表于: 2009-09-10 13:42

只看該作者 | 小中大

樓主，紅色波浪線是表示有兩個相同，你有沒有看到你自己的符號表，I0.4和I0.6都是用氫分離器液位上限，這肯定是不行的啦，只要把其中一個改掉就可以的啦！

haoweng

級別: 工控俠客

精華主題: 0
發帖數量: 477 個
工控威望: 2133 點
下載積分: 1613 分
在線時間: 445(小時)
注冊時間: 2008-09-14
最后登錄: 2025-03-11
查看haoweng的主題 / 回貼

2樓發表于: 2009-09-10 13:44

只看該作者 | 小中大

是符號同名了，i0.4和q0.3同名，更改名稱后就可以了

kv47sn

事在天成

級別: 論壇先鋒

精華主題: 0
發帖數量: 230 個
工控威望: 1037 點
下載積分: 951 分
在線時間: 96(小時)
注冊時間: 2008-11-20
最后登錄: 2022-12-09
查看kv47sn的主題 / 回貼

3樓發表于: 2009-09-10 15:20

只看該作者 | 小中大

謝謝大家的幫忙，看來是重名了，我現在改成不同的名字就解決這個問題了。謝謝！
