工控人家園 綜合討論 請教大家一個關于在狀態中應用的下降沿的例子;誰幫我解答我答謝10分

張榮熙

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 240 個
工控威望: 401 點
下載積分: 775 分
在線時間: 171(小時)
注冊時間: 2009-04-14
最后登錄: 2017-09-27
查看張榮熙的主題 / 回貼

樓主發表于: 2009-06-01 14:26

只看樓主 | 小中大

圖片：

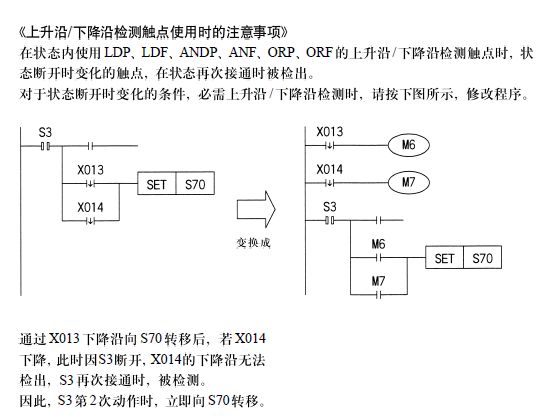

下圖是例子,為什么我用仿真軟件測試時下降沿在S3斷開時動作不能在S3再次接通時被檢測出來啊!是不是軟件仿真不了啊?

[ 此帖被張榮熙在2009-06-04 10:55重新編輯 ]

張榮熙

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 240 個
工控威望: 401 點
下載積分: 775 分
在線時間: 171(小時)
注冊時間: 2009-04-14
最后登錄: 2017-09-27
查看張榮熙的主題 / 回貼

1樓發表于: 2009-06-04 09:42

只看該作者 | 小中大

怎么沒人告訴我啊?????????????

lxmlxmlxy

工業機器人編程服務

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 367 個
工控威望: 394 點
下載積分: 1100 分
在線時間: 207(小時)
注冊時間: 2008-02-13
最后登錄: 2025-03-18
查看lxmlxmlxy的主題 / 回貼

2樓發表于: 2009-06-05 12:14

只看該作者 | 小中大

上升沿和下降沿指令用仿真軟件看不出來，用PLC 直接運行就非常直觀

張榮熙

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 240 個
工控威望: 401 點
下載積分: 775 分
在線時間: 171(小時)
注冊時間: 2009-04-14
最后登錄: 2017-09-27
查看張榮熙的主題 / 回貼

3樓發表于: 2009-06-05 13:00

只看該作者 | 小中大

還有我用PLC試了這個方案X014也不能在S3再次接通時檢出啊!有誰用過這個例子嗎?

haoweng

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 477 個
工控威望: 2133 點
下載積分: 1613 分
在線時間: 445(小時)
注冊時間: 2008-09-14
最后登錄: 2025-03-11
查看haoweng的主題 / 回貼

4樓發表于: 2009-06-05 16:51

只看該作者 | 小中大

沒弄明白你的意思！

hmw

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 19 個
工控威望: 176 點
下載積分: 9111 分
在線時間: 35(小時)
注冊時間: 2009-06-01
最后登錄: 2016-01-30
查看hmw的主題 / 回貼

5樓發表于: 2009-06-05 17:44

只看該作者 | 小中大

當你S3再次接通之前
s70有沒有復歸

張榮熙

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 240 個
工控威望: 401 點
下載積分: 775 分
在線時間: 171(小時)
注冊時間: 2009-04-14
最后登錄: 2017-09-27
查看張榮熙的主題 / 回貼

6樓發表于: 2009-06-06 00:33

只看該作者 | 小中大

是S3接通時,當X013下降沿轉移S70,S3自動復位,若這時X014下降沿輸出,因S3已斷開不起作用,當S70復位后S3再次接通時X014被檢出,馬上向S70轉移
