各位大俠，我想請問下這個表格內的電纜線計算結論是怎么得來的，我用公式計算好像也跟它不一樣。。。有哪位師傅指點下，謝謝！~

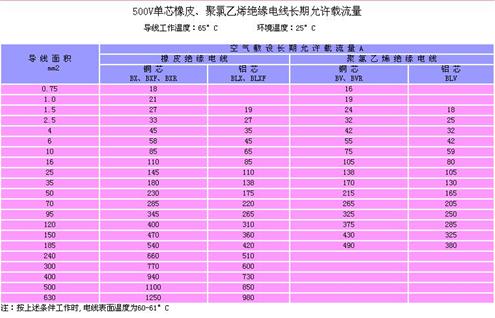

電纜線截面對照表

hehaiwaer

站的更高，才可以尿的更遠。

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 348 個
工控威望: 785 點
下載積分: 2834 分
在線時間: 575(小時)
注冊時間: 2009-06-10
最后登錄: 2021-10-21
查看hehaiwaer的主題 / 回貼

1樓發表于: 2009-07-15 09:42

只看該作者 | 小中大

這個也許是人家實驗得來的
交流電中公式沒有經驗好

好好學習，天天向上！

yefengchen

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 471 個
工控威望: 595 點
下載積分: 1494 分
在線時間: 132(小時)
注冊時間: 2009-05-18
最后登錄: 2016-01-18
查看yefengchen的主題 / 回貼

2樓發表于: 2009-07-15 14:38

只看該作者 | 小中大

引用
引用第1樓hehaiwaer于2009-07-15 09:42發表的 :
這個也許是人家實驗得來的
交流電中公式沒有經驗好

我想應該不是經驗得出來的。。。應該是有依據的！~

gqm

拜師學藝

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 354 個
工控威望: 446 點
下載積分: 2437 分
在線時間: 166(小時)
注冊時間: 2009-05-20
最后登錄: 2024-02-19
查看gqm的主題 / 回貼

3樓發表于: 2009-07-15 18:24

只看該作者 | 小中大

樓主：上述表內的導線電流是指－（安全載流量），而不是實際計算的載流量，計算出來后還要加上安全系數，而且不同的絕緣材料、不同的導線編織方式、不同的敷設方式，安全載流量都不相同，安全載流量還要考慮溫升的因素。

本帖最近評分記錄：

下載積分:+3(sjm213) 熱心助人,加分表揚

yefengchen

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 471 個
工控威望: 595 點
下載積分: 1494 分
在線時間: 132(小時)
注冊時間: 2009-05-18
最后登錄: 2016-01-18
查看yefengchen的主題 / 回貼

4樓發表于: 2009-07-15 23:32

只看該作者 | 小中大

引用
引用第3樓gqm于2009-07-15 18:24發表的 :
樓主：上述表內的導線電流是指－（安全載流量），而不是實際計算的載流量，計算出來后還要加上安全系數，而且不同的絕緣材料、不同的導線編織方式、不同的敷設方式，安全載流量都不相同，安全載流量還要考慮溫升的因素。

按你說的，那應該是有計算公司咯？能否公布下，看看我計算用的公式是否和你一致。。。謝謝

gqm

拜師學藝

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 354 個
工控威望: 446 點
下載積分: 2437 分
在線時間: 166(小時)
注冊時間: 2009-05-20
最后登錄: 2024-02-19
查看gqm的主題 / 回貼

5樓發表于: 2009-07-16 19:04

只看該作者 | 小中大

溫度校正系數公式如下：
K=
K------ 校正系數
θn ------導線允許長期工作溫度,℃
θa-------敷設處的環境溫度,℃
θc-------已知安全載流量數據的對應溫度,℃

關于導線安全載流量見 , <GB/T16895.15-2000> 標準，和<建筑物電氣裝置>第5部分.
公式看不見請看附件
