請教各位：S7-200CN CPU224XP CN左上角有個接線排：B+ A+ M V I M ，聽說是I/O口，請教各位V I是模擬輸入還是輸出啊？B+ A+又是什么作用？

cvbnj098

級別: 略有小成

精華主題: 0
發帖數量: 109 個
工控威望: 278 點
下載積分: 2449 分
在線時間: 187(小時)
注冊時間: 2008-09-16
最后登錄: 2025-04-24
查看cvbnj098的主題 / 回貼

1樓發表于: 2009-09-19 09:17

只看該作者 | 小中大

a+ b+ 是模擬量入。v模擬量是電壓輸出，i是電流輸出。m為公共端

本帖最近評分記錄：

下載積分:+1(lamborzhou) 熱心助人,加分表揚

wjz7211

級別: 略有小成

精華主題: 0
發帖數量: 118 個
工控威望: 207 點
下載積分: 4443 分
在線時間: 173(小時)
注冊時間: 2008-01-05
最后登錄: 2023-09-16
查看wjz7211的主題 / 回貼

2樓發表于: 2009-09-19 21:56

只看該作者 | 小中大

CPU224XP CN自帶2模擬量輸入、1模擬量輸出，其中A+、B+是2路模擬量輸入端；V、I是1模擬量輸出端，V為電壓輸出，I為電流輸出；M是模擬量的公共端，具體應用你查一下200的產品手冊。

本帖最近評分記錄：

下載積分:+2(lamborzhou) 熱心助人,加分表揚

愚公移山

可解FPX，F(xiàn)PXH，F(xiàn)P0R，F(xiàn)P0H

級別: 論壇先鋒

精華主題: 1 篇
發帖數量: 770 個
工控威望: 1037 點
下載積分: 2086 分
在線時間: 485(小時)
注冊時間: 2008-01-26
最后登錄: 2025-04-29
查看愚公移山的主題 / 回貼

3樓發表于: 2009-10-25 22:44

只看該作者 | 小中大

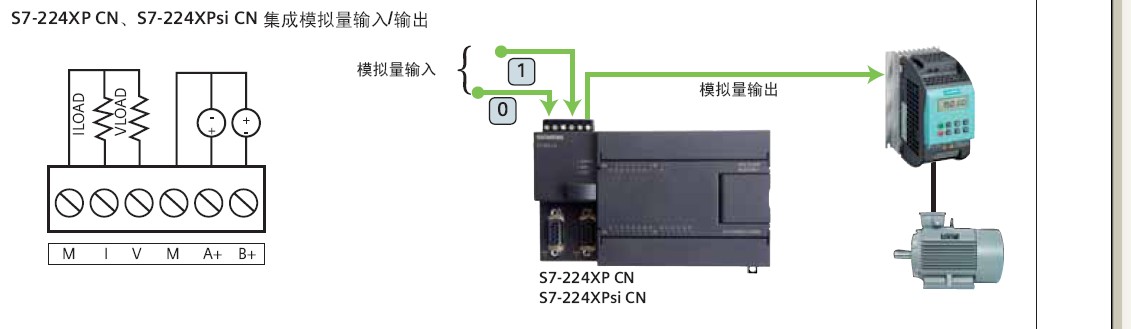

圖片：

我知道了！
