工控人家園 綜合討論 Q的SFC有人做過?

xxy811225

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看xxy811225的主題 / 回貼

樓主發表于: 2008-02-11 22:51

只看樓主 | 小中大

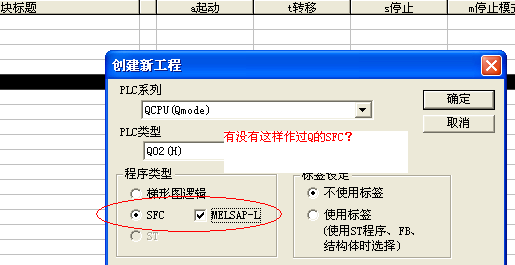

圖片：

Q的SFC選中
SFC 和MELSAP-L,程序可以寫進去,就是仿真提示:有不支持的SFC指令,請用SFC外的指令寫入.

taipi-k

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1015 個
工控威望: 460 點
下載積分: 1731 分
在線時間: 70(小時)
注冊時間: 2007-09-08
最后登錄: 2024-01-05
查看taipi-k的主題 / 回貼

1樓發表于: 2008-02-12 10:33

只看該作者 | 小中大

親自去做,我試一下吧。

┏^ǒ^*★*^ǒ^*☆*^ǒ^*★*^ǒ^*☆*^ǒ^★*^ǒ*^^★*^ǒ┓
┃╭の╮┏┯┓┏┯┓ ┏┯┓┏┯┓┏┯┓ ╭の╮┃＊
┃ ╲╱ 工┠控Lǒ の人の家┨┠園┨ ╲╱　┃＊
┃┗戀┛┗┷┛┗┷┛ ┗┷┛ ┗┷┛┗┷┛┗戀┛┃＊
┗^ǒ^*★*^ǒ^*☆*^ǒ^*★*^ǒ^*☆*^ǒ^★*^ǒ^★★*^ǒ┛

cvlsam

富士低壓，POD（觸摸屏），PLC專賣

級別: VIP會員

發送短信
加為好友

精華主題: 3 篇
發帖數量: 6799 個
工控威望: 38403 點
下載積分: 9115 分
在線時間: 9647(小時)
注冊時間: 2006-09-13
最后登錄: 2025-05-07
查看cvlsam的主題 / 回貼

2樓發表于: 2008-02-12 14:59

只看該作者 | 小中大

對于Q系列的SFC程序，梯形圖邏輯測試工具LLT 不支持這種程序。

用于FXPLC的SFC程序的測試是可以的這是因為SFC程序被單步梯形指令
（STL RET）顯示為梯形圖或列表梯形圖邏輯測試工具LLT 支持這些指令。

以上！

Good Luck！

xxy811225

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看xxy811225的主題 / 回貼

3樓發表于: 2008-02-12 22:58

只看該作者 | 小中大

原來是這樣仿真軟件不支持
謝謝指點
