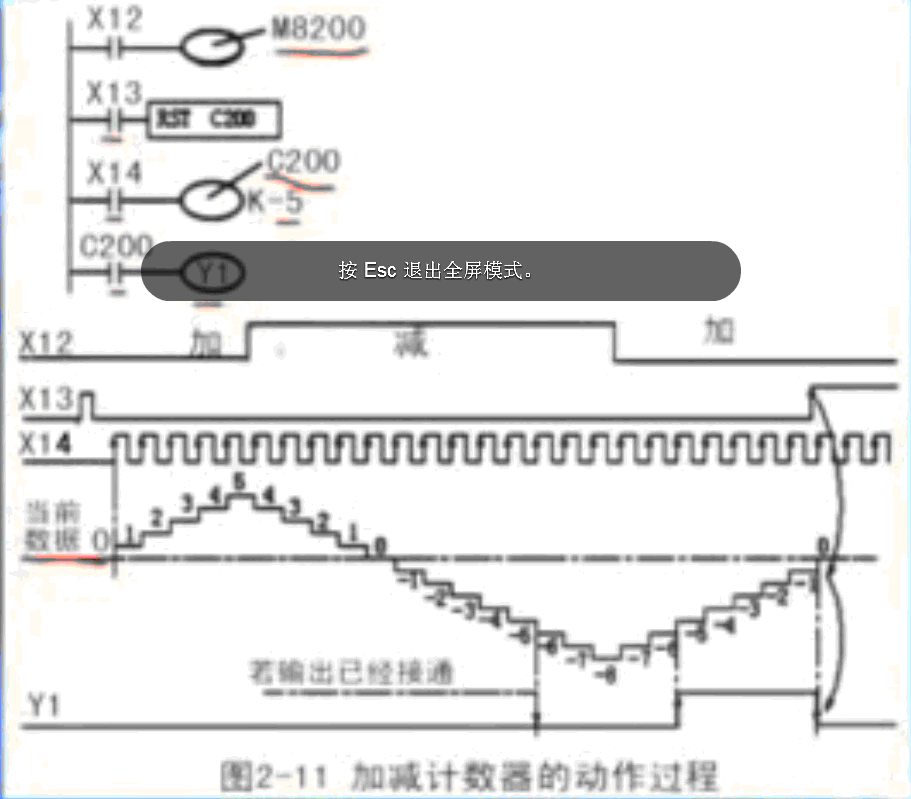

如圖，（c200 k-5） 是什么意思？
1、第一次接通為什么不在-5時就接通，而是到了-6才接通。
   后來為什么還有個若輸出已接通 ，x13第一次有脈沖信號時，Y1不是已經為0了嗎，
2、k-5是什么意思；如果是減計算時，是指減5次后計算器由OFF變ON ，還是指減到-5時由OFF變ON
3、若是增計算時設C200的當前值為0，k-5時，什么時候計算器由OFF變ON 呢？
4、如3條件，若又C200的當前值為-15呢？


不知說清楚了沒，希望各位大蝦勞心解答一下，如果能給相關的計算器工作原理參考資料就更如啦

所謂的高速計數器，就是捕捉高速的輸入信號用的，像編碼器。計數的速度用肉眼很難看見，但是它該輸出的有輸出，該動作的有動作。

圖中設置的是-5，它不可能到-6去動作。當C200的數值從-5減到-0時C200的常開點動作Y1接通。當X13接通時C200的當前值復位同時YI也為0.C200作為減計數器的前提條件是讓M8200置位。驅動M8200時是減計數，不驅動是增計數。

1、第一次接通為什么不在-5時就接通，而是到了-6才接通。
   后來為什么還有個若輸出已接通 ，x13第一次有脈沖信號時，Y1不是已經為0了嗎，

叨毛，你再仔細看清楚一點，第一次接通時X12沒有接通M8200，所以是增計數，所以C200的值是+5，又怎么會像你所說的-5？到了-6才接通？你看清楚一點，到了+6的時候是X12接通，不是Y1接通。
X13實際上是對C200的值清0，間接的控制了Y1。難道Y1為0時X13就不可以復位C200嗎？

2、k-5是什么意思；如果是減計算時，是指減5次后計算器由OFF變ON ，還是指減到-5時由OFF變ON

K-5就是（5，4，3，2，1，0，-1，-2，-3，-4，-5）這個K-5。如果C200的值是K-6，此時又是減計數，那么X14接通一次C200就是K-5，Y1從OFF變ON。

3、若是增計算時設C200的當前值為0，k-5時，什么時候計算器由OFF變ON 呢？

如果C200的當前值為0，設定值為K-5，那么X14一直有脈沖計入，C200的值由0，1，2，……32767，-32766，-32765，-32764……-10，-9，-8，-6，-5，此時Y1由OFF變為ON，此乃說明書上所說的環形計數器。

4、如3條件，若又C200的當前值為-15呢？

如上一樣，環形……

結論，不管你是增還是減，C里面的值只是往正時針或者逆時針計數（一直循環），只要當前值與設定值相等時，它就ON。

謝謝各位了，，最近我們學校正在學，，所以有時看不懂的就請教一下各位大蝦了
