工控人家園 資料互助 求Q系列 QY42P 的插頭接線圖,我想自己焊接頭.

taihe110

級別: 探索解密

精華主題: 0
發帖數量: 10 個
工控威望: 142 點
下載積分: 505 分
在線時間: 15(小時)
注冊時間: 2013-04-22
最后登錄: 2024-09-26
查看taihe110的主題 / 回貼

樓主發表于: 2013-10-05 10:06

只看樓主 | 小中大

求Q系列 QY42P 的插頭接線圖,我想自己焊接頭.

xwlxwl306

努力奮斗

級別: 網絡英雄

精華主題: 0
發帖數量: 272 個
工控威望: 5284 點
下載積分: 130329 分
在線時間: 4101(小時)
注冊時間: 2010-08-03
最后登錄: 2025-04-28
查看xwlxwl306的主題 / 回貼

1樓發表于: 2013-10-05 10:50

只看該作者 | 小中大

圖片：

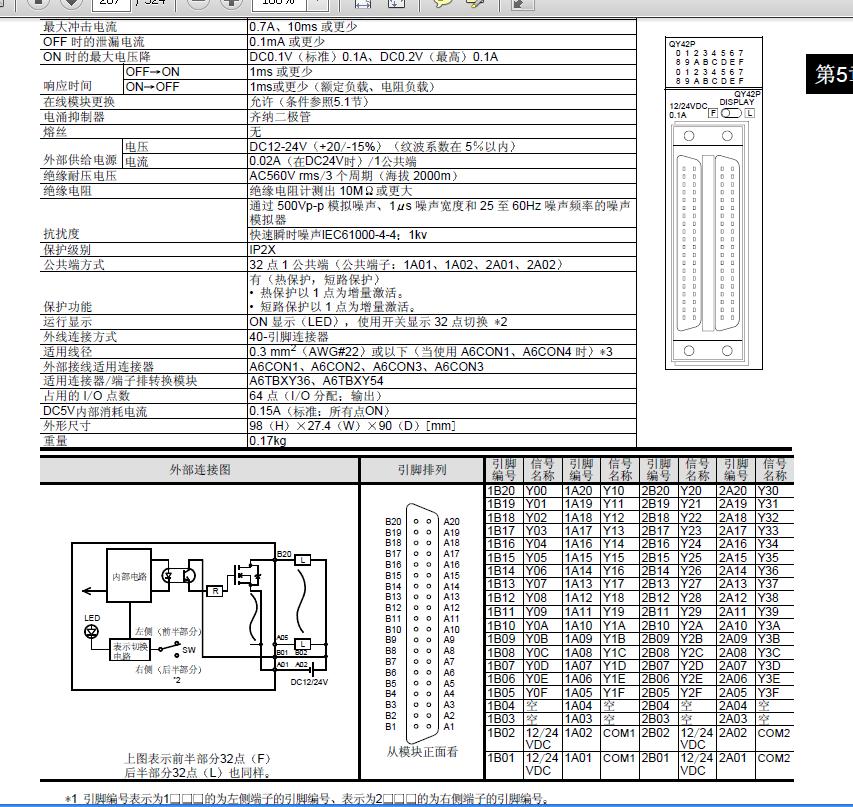

QY42接線圖

本帖最近評分記錄：

下載積分:+2(taihe110) 真誠感謝！

taihe110

級別: 探索解密

精華主題: 0
發帖數量: 10 個
工控威望: 142 點
下載積分: 505 分
在線時間: 15(小時)
注冊時間: 2013-04-22
最后登錄: 2024-09-26
查看taihe110的主題 / 回貼

2樓發表于: 2013-10-05 10:56

只看該作者 | 小中大

我自己找到了.
B1.2接24V A1.2接COM

B20-05 = Y00-Y0F

taihe110

級別: 探索解密

精華主題: 0
發帖數量: 10 個
工控威望: 142 點
下載積分: 505 分
在線時間: 15(小時)
注冊時間: 2013-04-22
最后登錄: 2024-09-26
查看taihe110的主題 / 回貼

3樓發表于: 2013-10-05 10:57

只看該作者 | 小中大

真的好感謝,!~!

艾為之

人有不為也，而后可以有為也！幫助別人，快樂自己！！

級別: 網絡英雄

精華主題: 0
發帖數量: 2497 個
工控威望: 6838 點
下載積分: 42958 分
在線時間: 467(小時)
注冊時間: 2013-08-07
最后登錄: 2016-10-25
查看艾為之的主題 / 回貼

4樓發表于: 2013-10-09 01:05

只看該作者 | 小中大

自己動手，豐衣足食嘛

古語云：為者，則難者亦易，不為者，則易者亦難。
