工控人家園 資料互助 自制PLC通訊線纜（RS232轉RS422）

yjmgk

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看yjmgk的主題 / 回貼

樓主發表于: 2011-12-14 18:41

只看樓主 | 小中大

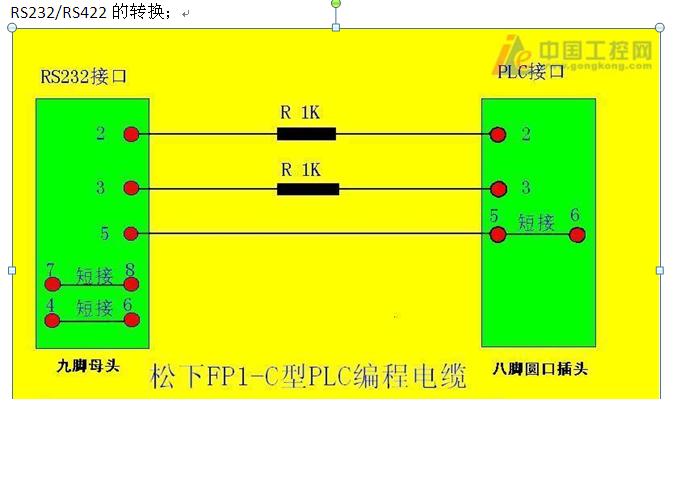

以下是從網上找到的松下FP1—C24的下載通訊線纜，它也可以應用到三菱FX2N PLC（RS422），只是將三菱PLC的第4、1腳分別接PC上通訊口的2、3腳，三菱PLC的2、7腳短接與PC上通訊口的第5腳連接，PC上通訊口的4、6腳短接，7、8腳也短接。已經試過可以使用。

hbzeng

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 17 個
工控威望: 137 點
下載積分: 673 分
在線時間: 155(小時)
注冊時間: 2011-12-16
最后登錄: 2024-10-22
查看hbzeng的主題 / 回貼

1樓發表于: 2011-12-18 22:22

只看該作者 | 小中大

好東西

泰山之石

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 2268 個
工控威望: 2503 點
下載積分: 11715 分
在線時間: 916(小時)
注冊時間: 2008-11-12
最后登錄: 2025-04-28
查看泰山之石的主題 / 回貼

2樓發表于: 2011-12-19 16:34

只看該作者 | 小中大

但是它們的插口是不一樣的

liuhanqi

活著就要做貢獻！

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1226 個
工控威望: 3725 點
下載積分: 6181 分
在線時間: 378(小時)
注冊時間: 2008-03-04
最后登錄: 2017-06-16
查看liuhanqi的主題 / 回貼

3樓發表于: 2011-12-23 20:03

只看該作者 | 小中大

樓主說的對，我現在用的就是這樣的。很好。

學無止境，永遠是學生。

bus

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 125 個
工控威望: 225 點
下載積分: 1944 分
在線時間: 48(小時)
注冊時間: 2010-11-07
最后登錄: 2017-09-22
查看bus的主題 / 回貼

4樓發表于: 2011-12-25 09:20

只看該作者 | 小中大

樓主說的對，我現在用的就是這樣的。很好。

紅燒肉1960

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 207 個
工控威望: 353 點
下載積分: 10726 分
在線時間: 616(小時)
注冊時間: 2012-08-05
最后登錄: 2025-04-24
查看紅燒肉1960的主題 / 回貼

5樓發表于: 2012-11-25 17:48

只看該作者 | 小中大

買了RS-232轉RS-422不成功,參照樓主朋友一舉成功,十分感謝！
