工控人家園 資料互助 S7-1500H 冗余系列PLC如何仿真？

qidasheng

級別: 探索解密

精華主題: 0
發帖數量: 47 個
工控威望: 160 點
下載積分: 19261 分
在線時間: 201(小時)
注冊時間: 2011-04-26
最后登錄: 2025-04-27
查看qidasheng的主題 / 回貼

樓主發表于: 2024-08-09 15:00

只看樓主 | 小中大

安裝博途15.1后，針對普通1500系統PLC可采用相應版本的S7-PLCSIM或PLCSIM_Advanced來仿真，單是對應于1500冗余PLC，那位老師有過仿真的經歷，請多指教！！

wzbarley

好好學習，天天向上。

級別: 探索解密

精華主題: 0
發帖數量: 147 個
工控威望: 190 點
下載積分: 18000 分
在線時間: 250(小時)
注冊時間: 2023-09-27
最后登錄: 2025-04-27
查看wzbarley的主題 / 回貼

1樓發表于: 2024-08-09 20:25

只看該作者 | 小中大

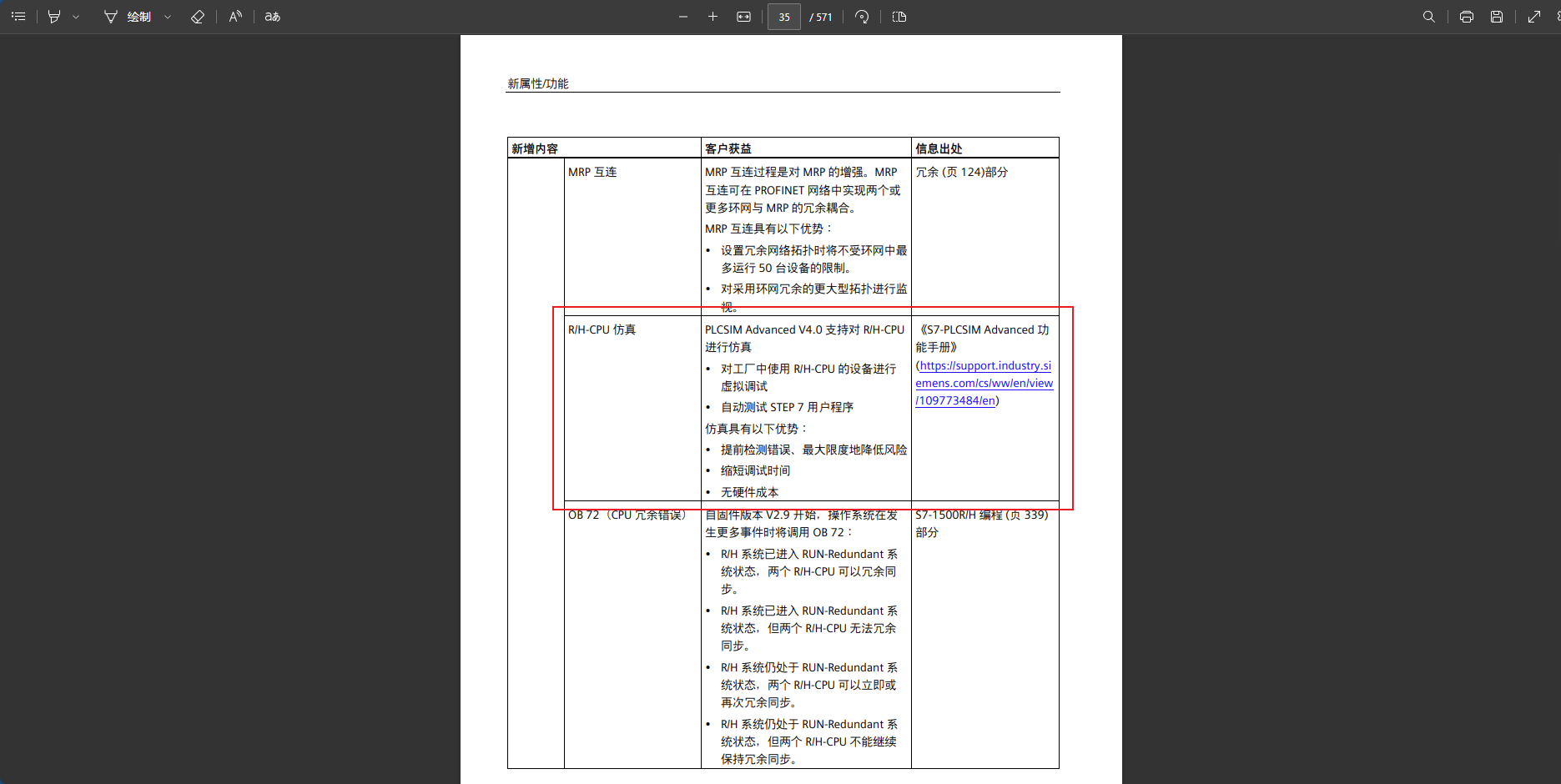

低版本的博途不支持冗余PLC的仿真，高版本可以。PLCSIM Advanced V4及以上支持冗余CPU仿真。
https://cache.industry.siemens.com/dl/files/833/109754833/att_965675/v3/s71500rh_manual_zh-CHS_zh-CHS.pdf

好好學習，天天向上。

qidasheng

級別: 探索解密

精華主題: 0
發帖數量: 47 個
工控威望: 160 點
下載積分: 19261 分
在線時間: 201(小時)
注冊時間: 2011-04-26
最后登錄: 2025-04-27
查看qidasheng的主題 / 回貼

2樓發表于: 2024-08-09 22:59

只看該作者 | 小中大

感謝！！

qidasheng

級別: 探索解密

精華主題: 0
發帖數量: 47 個
工控威望: 160 點
下載積分: 19261 分
在線時間: 201(小時)
注冊時間: 2011-04-26
最后登錄: 2025-04-27
查看qidasheng的主題 / 回貼

3樓發表于: 2024-08-12 18:00

只看該作者 | 小中大

安裝SIMATIC_PLCSIM_Advanced_V4_SP1，可以啟動仿真，但在仿真界面報錯："要求維護，下位組件錯誤！“
"轉至在線時，系統默認隨主 CPU 轉至在線。此時，需通過快捷菜單顯式選擇在線連接備用 CPU。"
