樓主發表于: 2010-04-11 13:40

新近購入一條松下的編程電纜。

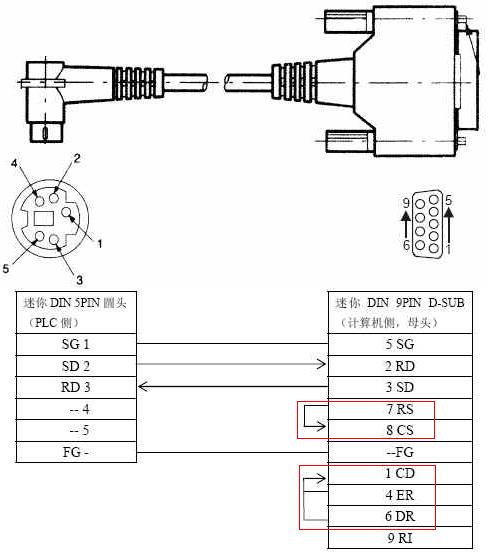

網上找到的圖紙如附圖。
按照圖紙的表示用萬用表測量時，發現D形頭這端的1、4、6腳沒有接通，7、8腳沒有接通（紅色部分的），其他的和圖紙是一樣的，這樣的線纜有沒有問題？謝謝指教。

附圖：

guochunyi

直讀解西門屏HMI口令。。。

級別: 論壇版主

發送短信
加為好友

精華主題: 5 篇
發帖數量: 8291 個
工控威望: 10425 點
下載積分: 21207 分
在線時間: 3086(小時)
注冊時間: 2007-03-01
最后登錄: 2025-05-05
查看guochunyi的主題 / 回貼

1樓發表于: 2010-04-12 08:51

只看該作者 | 小中大

這個線可以用的，沒有關系的。你知道D頭的針腳定義就會明白了。

本帖最近評分記錄：

下載積分:+2(虛心求教)

可直讀解西門屏HMI各級帳戶口令,帳戶登錄權限提升,鎖定帳戶激活。。。

虛心求教

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看虛心求教的主題 / 回貼

2樓發表于: 2010-04-13 12:44

只看該作者 | 小中大

那我去查查看了

gjs123

formate

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 424 個
工控威望: 570 點
下載積分: 3727 分
在線時間: 159(小時)
注冊時間: 2008-11-25
最后登錄: 2025-05-03
查看gjs123的主題 / 回貼

3樓發表于: 2010-04-22 20:05

只看該作者 | 小中大

我一直用,只需三根線.
