哪位有Proface屏GP2000系列和夏普PLC（JW20系列）通訊線圖紙？萬分感謝！

821937642

級別: 略有小成

精華主題: 0
發帖數量: 385 個
工控威望: 489 點
下載積分: 455 分
在線時間: 96(小時)
注冊時間: 2006-11-15
最后登錄: 2025-03-10
查看821937642的主題 / 回貼

1樓發表于: 2008-04-27 21:08

只看該作者 | 小中大

GP2301的屏，PLC是JW22CU的通訊口。

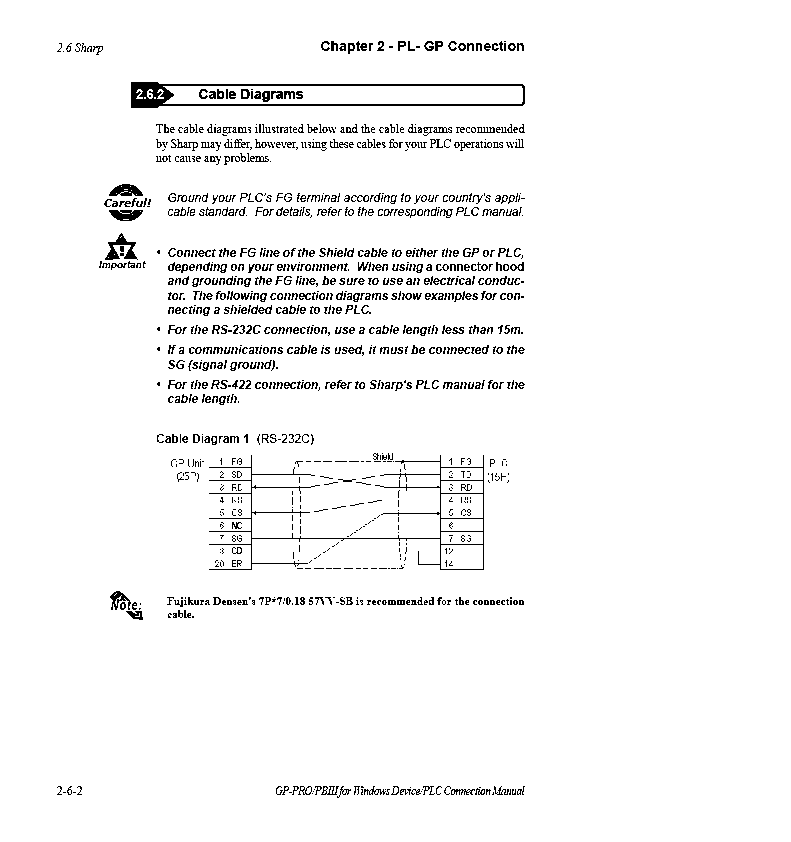

我做的線如下圖，試了好幾次屏無法和PLC通訊，不知道錯在哪里？

821937642

級別: 略有小成

精華主題: 0
發帖數量: 385 個
工控威望: 489 點
下載積分: 455 分
在線時間: 96(小時)
注冊時間: 2006-11-15
最后登錄: 2025-03-10
查看821937642的主題 / 回貼

2樓發表于: 2008-05-09 12:05

只看該作者 | 小中大

終于解決了，線對的，屏和PLC傳輸設置要一樣，傳輸速度，奇偶和停止位要一樣，開始我是這樣設置的但就是連不上，最后發現PLC有一個局番號設置，默認0，改成1就 OK了。

lq22990497

級別: 略有小成

精華主題: 0
發帖數量: 199 個
工控威望: 369 點
下載積分: 509 分
在線時間: 48(小時)
注冊時間: 2006-10-14
最后登錄: 2025-03-22
查看lq22990497的主題 / 回貼

3樓發表于: 2008-05-21 18:37

只看該作者 | 小中大

呵呵!!!!

工控小生

級別: 家園常客

精華主題: 0
發帖數量: 454 個
工控威望: 627 點
下載積分: 6316 分
在線時間: 806(小時)
注冊時間: 2008-05-19
最后登錄: 2025-04-30
查看工控小生的主題 / 回貼

4樓發表于: 2009-12-27 08:35

只看該作者 | 小中大

謝謝，學習了，夏普PLC很少用到。
