樓主發表于: 2013-01-11 22:41

只看樓主 | 小中大

CPIH自帶模擬量輸入通道，我是使用了0-35MPA壓力傳感器，0——40MA，使用觸摸屏來檢測實際壓力。
第一步;通過軟件設置了分辨率6000，勾選了200通道4-20MA。
第二部：CP1HPLC的四個腳選擇了ON ,
第三部：程序用傳送指令200讀到D100，然后怎樣加減乘除到0-35MPA量程內，
請高手指點一下，如何寫程序。謝謝！！！
請詳細介紹6000如何對應0-35MPA。

sunzhihaowy

級別: 略有小成

發送短信
加為好友
QQ聯系
阿里旺旺

精華主題: 0
發帖數量: 128 個
工控威望: 255 點
下載積分: 2085 分
在線時間: 22(小時)
注冊時間: 2013-01-02
最后登錄: 2020-03-29
查看sunzhihaowy的主題 / 回貼

1樓發表于: 2013-01-12 12:05

只看該作者 | 小中大

沒接觸過

試試就能行，掙掙就能贏！

feiting

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 73 個
工控威望: 156 點
下載積分: 581 分
在線時間: 32(小時)
注冊時間: 2010-07-14
最后登錄: 2019-09-12
查看feiting的主題 / 回貼

2樓發表于: 2013-02-05 12:47

只看該作者 | 小中大

現在會寫這段程序了嗎？

cvlsam

富士低壓，POD（觸摸屏），PLC專賣

級別: VIP會員

發送短信
加為好友

精華主題: 3 篇
發帖數量: 6798 個
工控威望: 38402 點
下載積分: 9063 分
在線時間: 9646(小時)
注冊時間: 2006-09-13
最后登錄: 2025-05-05
查看cvlsam的主題 / 回貼

3樓發表于: 2013-02-05 13:16

只看該作者 | 小中大

SCL指令。

Good Luck～

4325003

剛上小學1年級

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 22 個
工控威望: 273 點
下載積分: 1218 分
在線時間: 11(小時)
注冊時間: 2013-05-19
最后登錄: 2013-07-02
查看4325003的主題 / 回貼

4樓發表于: 2013-05-20 10:25

只看該作者 | 小中大

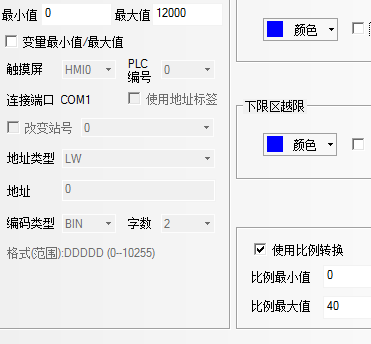

圖片：

通過軟件設置了分辨率6000，勾選了200通道4-20MA。勾選平均化
CP1HPLC的四個腳對應4路輸入輸出電壓向上撥電流向下就是出廠狀態。,
控制壓力的話你用比較指令控制程序實際值和你的設定值相比較來控制動作
6000如何對應0-35MPA。這個可以再觸屏上做個比例轉換，最大值6000對應35 最小值都是0就可以顯示了。我用的是12000分辨對應40MPA

[ 此帖被4325003在2013-05-20 10:34重新編輯 ]

相信自己

bluedreaml

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 11 個
工控威望: 130 點
下載積分: 982 分
在線時間: 7(小時)
注冊時間: 2013-04-07
最后登錄: 2017-06-06
查看bluedreaml的主題 / 回貼

5樓發表于: 2013-05-24 11:24

只看該作者 | 小中大

"電壓向上撥電流向下就是出廠狀態。"CP1H開關設置為ON,代表電流輸入吧，開關設置為OFF，代表電壓輸入。

huhushengwei

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 15 個
工控威望: 137 點
下載積分: 2267 分
在線時間: 11(小時)
注冊時間: 2013-05-18
最后登錄: 2014-01-19
查看huhushengwei的主題 / 回貼

6樓發表于: 2013-05-25 06:44

只看該作者 | 小中大

呵，剛做過一個
