工控人家園 西門子工控論壇 哥哥們哦 CPU224CN輸出端怎么接線啊

sayoulala

級別: 探索解密

精華主題: 0
發帖數量: 7 個
工控威望: 125 點
下載積分: 532 分
在線時間: 0(小時)
注冊時間: 2012-10-08
最后登錄: 2013-06-02
查看sayoulala的主題 / 回貼

樓主發表于: 2012-10-16 14:11

只看樓主 | 小中大

1M和1L+干什么用的啊我想用PLC控制ABB變頻器實現調速啊但是怎么接都不得行啊程序正確的啊暈死了

hbsw613

級別: 略有小成

精華主題: 0
發帖數量: 135 個
工控威望: 272 點
下載積分: 18250 分
在線時間: 203(小時)
注冊時間: 2009-09-03
最后登錄: 2019-03-24
查看hbsw613的主題 / 回貼

1樓發表于: 2012-10-16 21:36

只看該作者 | 小中大

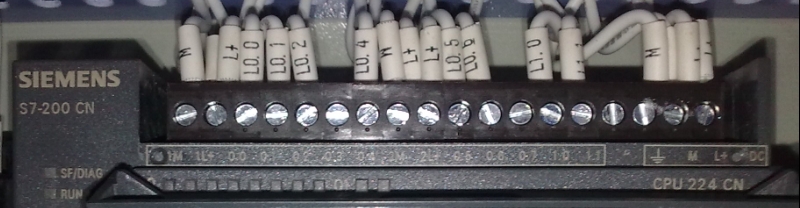

圖片：

1M,2M接DC24V開關電源的-端;1L+
,2L+接DC24V開關電源的+端
你用哪種方式實現變頻器的調速呢?或許問題出現在其它方面

chehaiyang

級別: 探索解密

精華主題: 0
發帖數量: 47 個
工控威望: 155 點
下載積分: 569 分
在線時間: 11(小時)
注冊時間: 2011-03-30
最后登錄: 2020-06-01
查看chehaiyang的主題 / 回貼

2樓發表于: 2012-10-17 14:45

只看該作者 | 小中大

你可以通過PID調節進行調速，這個是我們公司用的最多的

24k純帥

年紀小、出門少，一碰酒就倒

級別: 論壇先鋒

精華主題: 0
發帖數量: 126 個
工控威望: 1492 點
下載積分: 465 分
在線時間: 71(小時)
注冊時間: 2012-09-18
最后登錄: 2019-04-25
查看24k純帥的主題 / 回貼

3樓發表于: 2012-10-17 21:06

只看該作者 | 小中大

其實如果你僅僅是糾結1M 和1L+的接法的話，那完全沒必要哦，把CPU上的所有的M端和L端分別并起來就ok了，因?yàn)?00它本身就可以輸出+24V電壓

正兒八經的~

bocc

級別: 網絡英雄

精華主題: 0
發帖數量: 622 個
工控威望: 5239 點
下載積分: 3143 分
在線時間: 986(小時)
注冊時間: 2009-09-13
最后登錄: 2016-07-01
查看bocc的主題 / 回貼

4樓發表于: 2012-10-21 19:11

只看該作者 | 小中大

1樓的圖片PLC為什么沒接地呢
