樓主發表于: 2014-09-10 13:23

只看樓主 | 小中大

圖片：

cpu312c 312-5bf04-0ab0

輸出模塊 323-1bh01-0aa0

串聯程序 I0.1 i0.2 控制 Q4.0

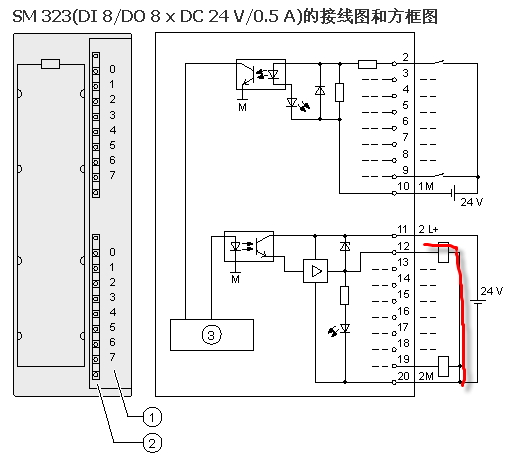

接線如下圖

i0.1 i0.2 通了后， Q4.0 指示燈不亮

wwcwwc

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 3398 個
工控威望: 3196 點
下載積分: 70572 分
在線時間: 1607(小時)
注冊時間: 2008-04-20
最后登錄: 2025-04-28
查看wwcwwc的主題 / 回貼

1樓發表于: 2014-09-10 13:45

只看該作者 | 小中大

你首先確認Q4.0是否確實接通了。如果是，則檢查輸出模塊2、11腳是否連接到L+端子。

fleonard

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 3 個
工控威望: 121 點
下載積分: 570 分
在線時間: 1(小時)
注冊時間: 2013-11-28
最后登錄: 2024-12-05
查看fleonard的主題 / 回貼

2樓發表于: 2014-09-10 14:30

只看該作者 | 小中大

謝謝，解決了
