小草義飛

混日子就是慢性自殺

級別: 家園常客

精華主題: 0
發帖數量: 31 個
工控威望: 518 點
下載積分: 6255 分
在線時間: 27(小時)
注冊時間: 2012-12-20
最后登錄: 2025-04-12
查看小草義飛的主題 / 回貼

樓主發表于: 2017-07-10 22:03

只看樓主 | 小中大

圖片：

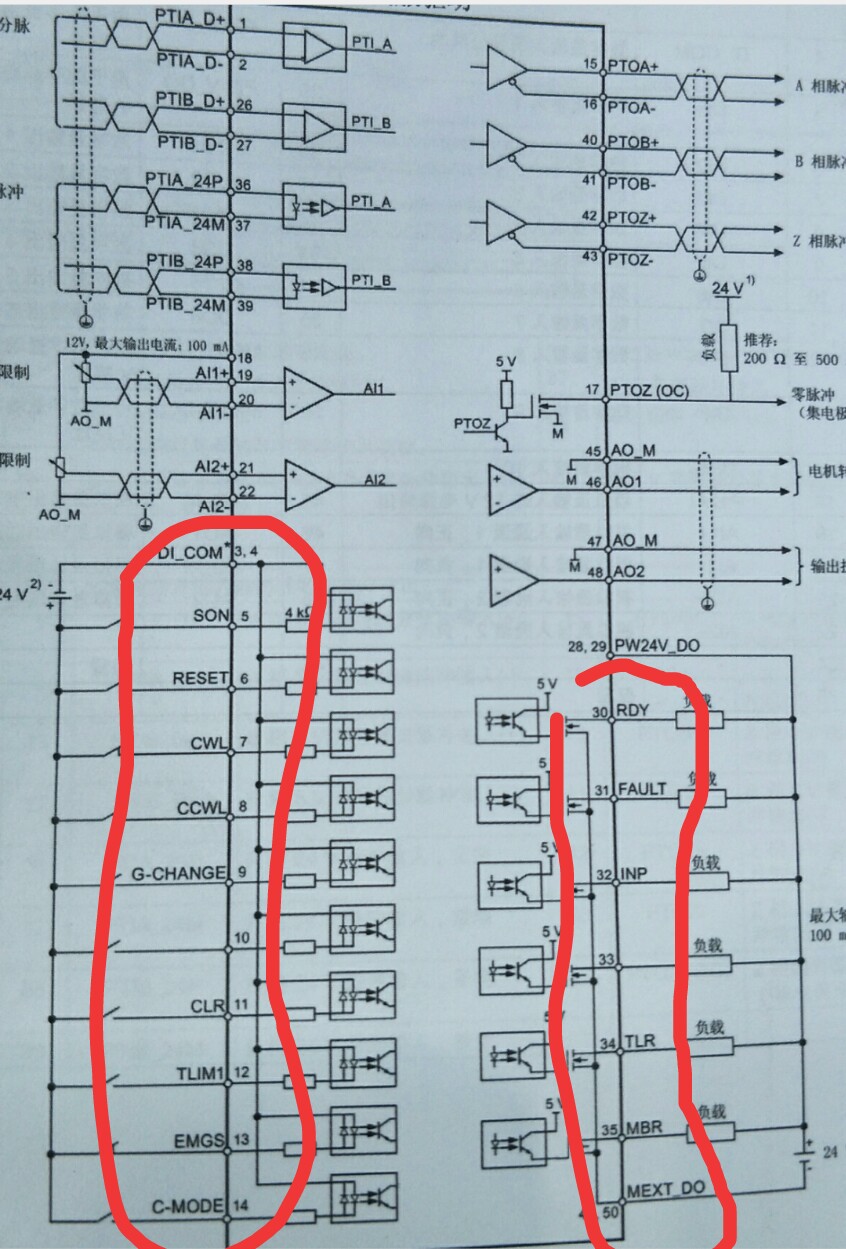

各位工控大能，如圖所示，西門子V90伺服控制器與PLC的接線圖上個接點所示的英文縮寫字母是什么意思啊？謝謝！

liuzp1

級別: 正式會員

精華主題: 0
發帖數量: 4 個
工控威望: 96 點
下載積分: 682 分
在線時間: 7(小時)
注冊時間: 2017-07-10
最后登錄: 2025-03-19
查看liuzp1的主題 / 回貼

1樓發表于: 2017-07-11 09:10

只看該作者 | 小中大

官網有說明書下載

附件：

SINAMICS V90，SIMOTICS S-1FL6 - DI.pdf (171 K) 下載次數:211
網站提示: 請不要用迅雷下載附件，容易出錯

附件：

SINAMICS V90，SIMOTICS S-1FL6 - DO.pdf (156 K) 下載次數:192
網站提示: 請不要用迅雷下載附件，容易出錯

penn_yuan

只有你自己變的更強，才能遇到比你更強的。

級別: 探索解密

精華主題: 0
發帖數量: 85 個
工控威望: 178 點
下載積分: 2293 分
在線時間: 79(小時)
注冊時間: 2015-11-10
最后登錄: 2024-06-11
查看penn_yuan的主題 / 回貼

2樓發表于: 2017-07-11 11:27

只看該作者 | 小中大

我猜是這樣的，DI_COM：輸入公共點；SON：伺服ON；RESET：復位；CWL：正轉限位；CCWL：反轉限位；RDY：伺服準備好；FAULT：報警；。。。。。好了，就知道這么多，具體得看說明書。

幫助別人的同時就是幫助自己。

小草義飛

混日子就是慢性自殺

級別: 家園常客

精華主題: 0
發帖數量: 31 個
工控威望: 518 點
下載積分: 6255 分
在線時間: 27(小時)
注冊時間: 2012-12-20
最后登錄: 2025-04-12
查看小草義飛的主題 / 回貼

3樓發表于: 2017-07-11 17:47

只看該作者 | 小中大

非常感謝大能分享資料，剛接觸西門子工控，基本屬于小白，

zhoufall

級別: 略有小成

精華主題: 0
發帖數量: 239 個
工控威望: 372 點
下載積分: 1417 分
在線時間: 32(小時)
注冊時間: 2013-12-05
最后登錄: 2024-12-27
查看zhoufall的主題 / 回貼

4樓發表于: 2017-07-11 21:34

只看該作者 | 小中大

如果是總線通信這些線都不用接了吧

微乎微乎至于無形神乎神乎至于無聲
