樓主發表于: 2018-03-12 16:51

只看樓主 | 小中大

圖片：

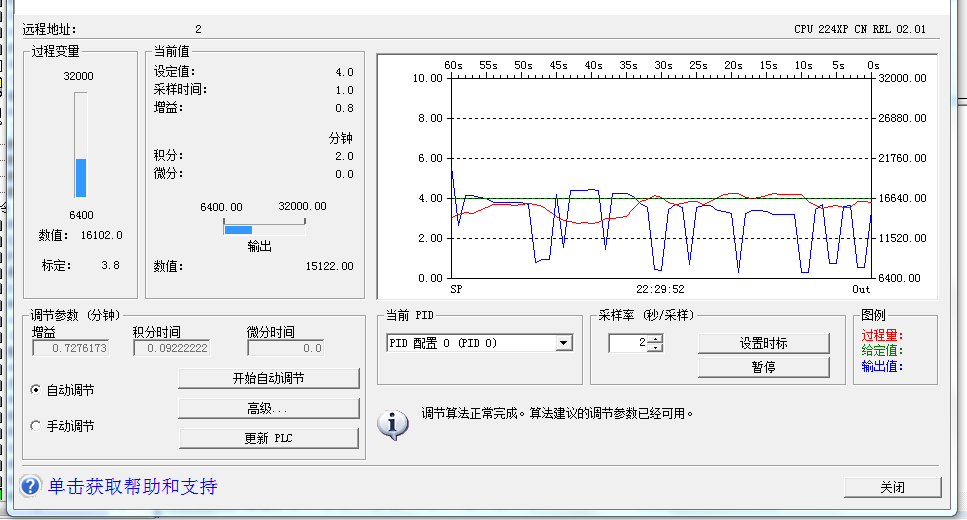

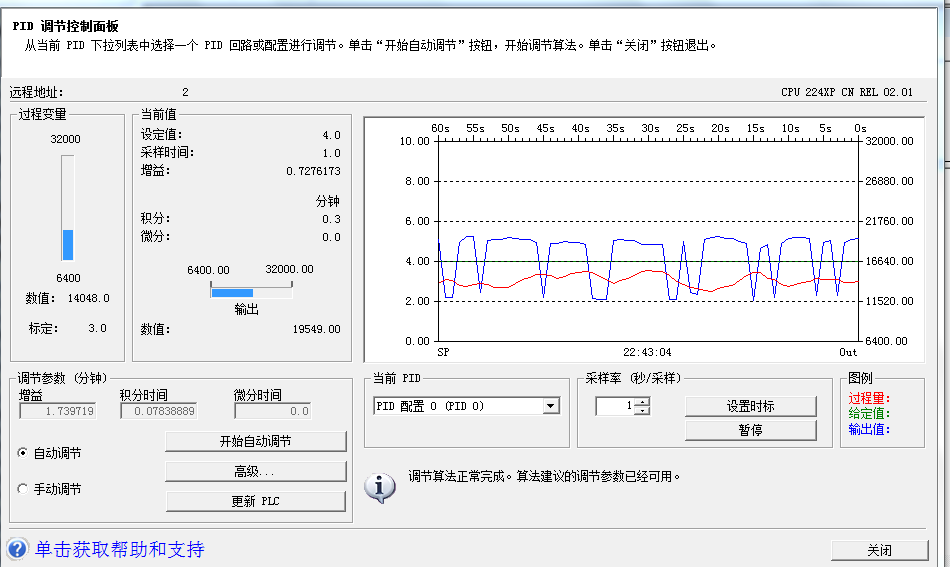

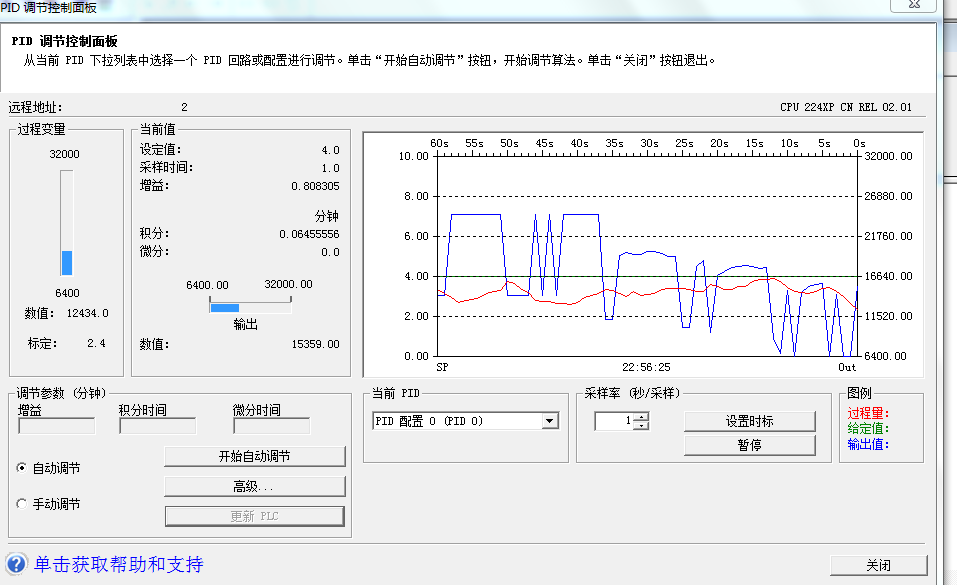

用壓力變送器的電流信號，通過s7-200的PID控制變頻器。調節管道壓力，
如同，使用自帶PID向導，自動計算出來的參數波動太大，幾乎不能用，懷疑是采樣值有點大，自動計算時候采樣值最小是1s，而手動編程卻可以設定為0.1s。
請教如何使用向導自動調節。
手動編程參數，比例增益0.8，積分時間1分，微分時間0，采樣時間0.1s，使用比較平穩

禍兮福所倚
福兮禍所伏

明維修

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 146 個
工控威望: 259 點
下載積分: 961 分
在線時間: 179(小時)
注冊時間: 2010-11-01
最后登錄: 2025-04-11
查看明維修的主題 / 回貼

1樓發表于: 2018-03-18 16:30

只看該作者 | 小中大

PV波動大了點，做濾波試試看
