樓主發表于: 2021-04-09 11:10

只看樓主 | 小中大

圖片：

描述：這個又是什么？
圖片：

這是SMART 4-20ma比較程序嗎？

金海洋

工控人家園，工控一家人

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 329 個
工控威望: 523 點
下載積分: 7048 分
在線時間: 188(小時)
注冊時間: 2010-02-28
最后登錄: 2025-04-20
查看金海洋的主題 / 回貼

1樓發表于: 2021-04-09 15:46

只看該作者 | 小中大

小白同志，我是中白，大白和高手沒時間理你

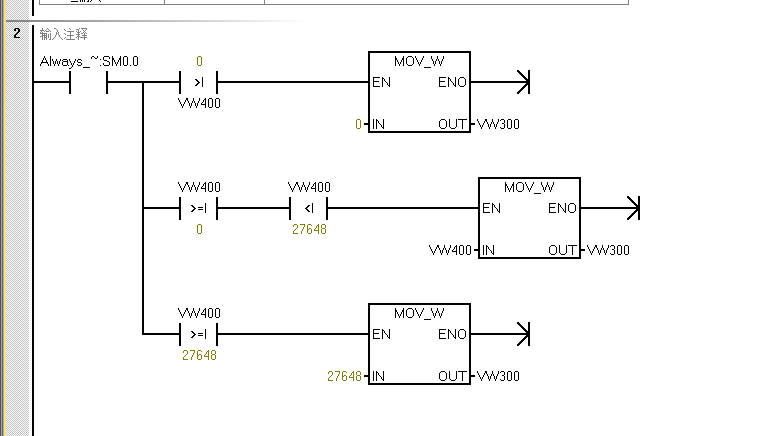

第一張圖是確定工程量范圍,0-27648，超出這個范圍的以0和27648界定。
第二張是32位實數計算后取整為雙精度整數，然后轉換為整數，因?yàn)閷?yīng)模擬量輸出的時候需要整數型才行，在smart200里面可以用庫指令轉換
看看指令手冊就明白了

本帖最近評分記錄：

下載積分:+1(wkoo000) 熱心助人！

下載積分:+1(wmy707436680) 真誠感謝！

下載積分:+3(eaglesence) 熱心助人！

eaglesence

eaglesence

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 453 個
工控威望: 769 點
下載積分: 22852 分
在線時間: 107(小時)
注冊時間: 2019-04-02
最后登錄: 2025-04-25
查看eaglesence的主題 / 回貼

2樓發表于: 2021-04-09 22:16

只看該作者 | 小中大

支持樓上的中白

leigan231

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 84 個
工控威望: 259 點
下載積分: 3445 分
在線時間: 47(小時)
注冊時間: 2019-08-12
最后登錄: 2024-12-03
查看leigan231的主題 / 回貼

3樓發表于: 2021-04-13 08:50

只看該作者 | 小中大

這個簡單點說就是一個數據超出范圍的處理方式，小于0的取0，大于2萬多的那個數，取那個高限

不止可以用于當前你說的那個模擬量

wangsanhuzi

需要我?guī)兔Φ募觪q207294234 畢業設計可幫忙

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 378 個
工控威望: 4120 點
下載積分: 15839 分
在線時間: 266(小時)
注冊時間: 2014-07-05
最后登錄: 2025-04-26
查看wangsanhuzi的主題 / 回貼

4樓發表于: 2021-04-13 16:42

只看該作者 | 小中大

點贊中白，

我是新來的

這里需要寫點兒東西

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 312 個
工控威望: 1833 點
下載積分: 38816 分
在線時間: 385(小時)
注冊時間: 2019-11-21
最后登錄: 2025-04-27
查看我是新來的的主題 / 回貼

5樓發表于: 2021-04-14 08:52

只看該作者 | 小中大

應該是o-20ma的 4-20ma取值范圍5528-27648

13378387400

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 36 個
工控威望: 87 點
下載積分: 415 分
在線時間: 9(小時)
注冊時間: 2021-04-10
最后登錄: 2023-11-22
查看13378387400的主題 / 回貼

6樓發表于: 2021-04-14 09:02

只看該作者 | 小中大

程序不完整，看不出來比較的是什么參數

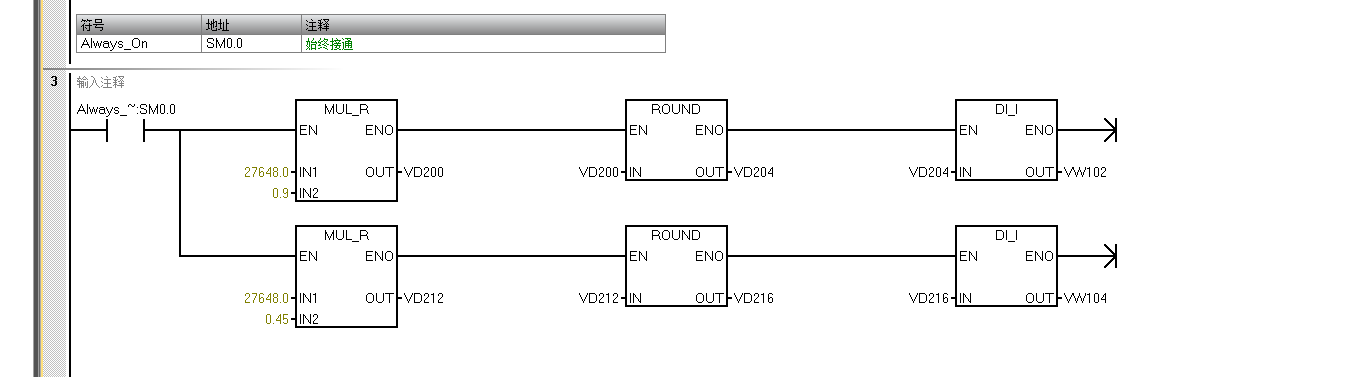

第二段程序：27648*0.9與27648*0.45是取比例值，然后RUOND指令四舍五入，然后DI_I指令將雙整數轉換為整數存入VW102和VW104
