樓主發表于: 2024-03-10 21:12

只看樓主 | 小中大

買了個三菱伺服電機HF-KN13，是剪線的，手上有個CN2的帶線編碼器插頭，可是編碼器6根線不知道怎么接到mr-j3-10a的CN2，查了手冊沒有顏色說明，問下大俠們 1：編碼器顏色是固定的嗎，若是固定的對應的啥 2：可以通過萬用表測出來嗎？

13971694237

級別: 工控俠客

精華主題: 0
發帖數量: 2090 個
工控威望: 3565 點
下載積分: 2577 分
在線時間: 184(小時)
注冊時間: 2022-10-27
最后登錄: 2025-04-26
查看13971694237的主題 / 回貼

1樓發表于: 2024-03-10 21:27

只看該作者 | 小中大

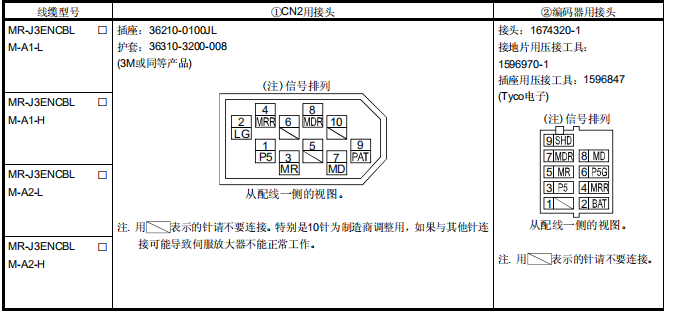

圖片：

找到了，發錯地方了
