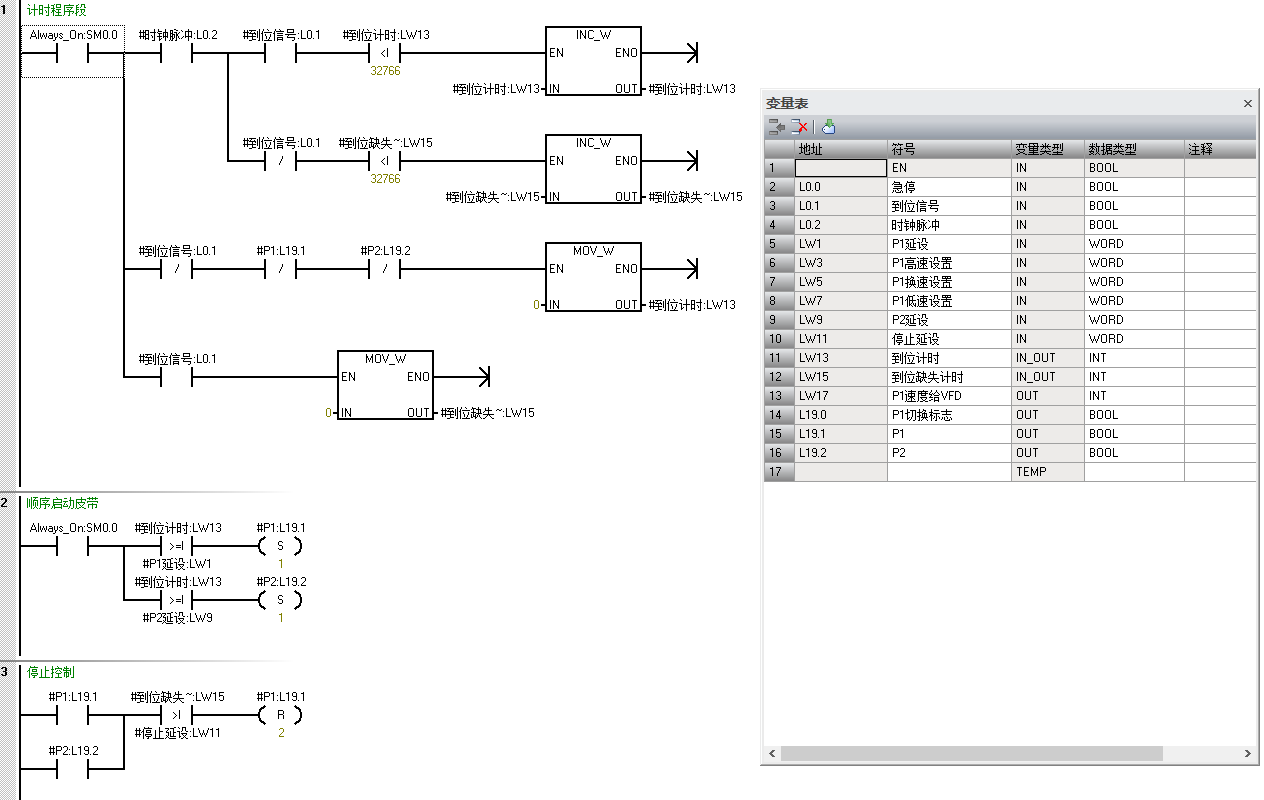

圖片：

控制要求  到位信號有時，計時開始，計時大于設定的時間，電機工作；
                 到位信號缺失時，缺失計時開始，計時大于設定的時間，電機停止；
測試  一個程序塊測試正常，兩個程序塊時，信號缺失時，兩個電機立即停止了。  老師傅們，看是怎么回事？

附件：

程序.rar (11 K) 下載次數:72
網站提示: 請不要用迅雷下載附件，容易出錯

zzgzlp

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 113 個
工控威望: 266 點
下載積分: 1733 分
在線時間: 98(小時)
注冊時間: 2012-12-10
最后登錄: 2025-04-10
查看zzgzlp的主題 / 回貼

1樓發表于: 2024-01-18 23:54

只看該作者 | 小中大

圖片：

上圖中，形參局部變量

中棉油脂

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 147 個
工控威望: 3005 點
下載積分: 3561 分
在線時間: 393(小時)
注冊時間: 2022-06-28
最后登錄: 2025-04-21
查看中棉油脂的主題 / 回貼

2樓發表于: 2024-01-19 10:22

只看該作者 | 小中大

LW15只有到位信號的時候才MOW=0. 如果一直沒有這個個信號就不會復位對吧，LW15里一直有數據沒有清零。你每次調用一次這個子程序都要把LW15清零才行

多多學習

yiyang1

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 346 個
工控威望: 492 點
下載積分: 1263 分
在線時間: 433(小時)
注冊時間: 2012-11-11
最后登錄: 2025-04-21
查看yiyang1的主題 / 回貼

3樓發表于: 2024-01-19 17:02

只看該作者 | 小中大

P1 P2 變量類型應該是INOUT

zzgzlp

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 113 個
工控威望: 266 點
下載積分: 1733 分
在線時間: 98(小時)
注冊時間: 2012-12-10
最后登錄: 2025-04-10
查看zzgzlp的主題 / 回貼

4樓發表于: 2024-01-19 20:08

只看該作者 | 小中大

多謝樓上兩位朋友，經過測試，問題是P1,P2 數據類型錯誤，變更成 INT OUT,問題解決。

qiujingsong

工控行者

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 178 個
工控威望: 385 點
下載積分: 1140 分
在線時間: 564(小時)
注冊時間: 2006-11-20
最后登錄: 2025-04-22
查看qiujingsong的主題 / 回貼

5樓發表于: 2024-03-15 11:05

只看該作者 | 小中大

SMART PLC帶形參多次調用不能使用SET,RST
