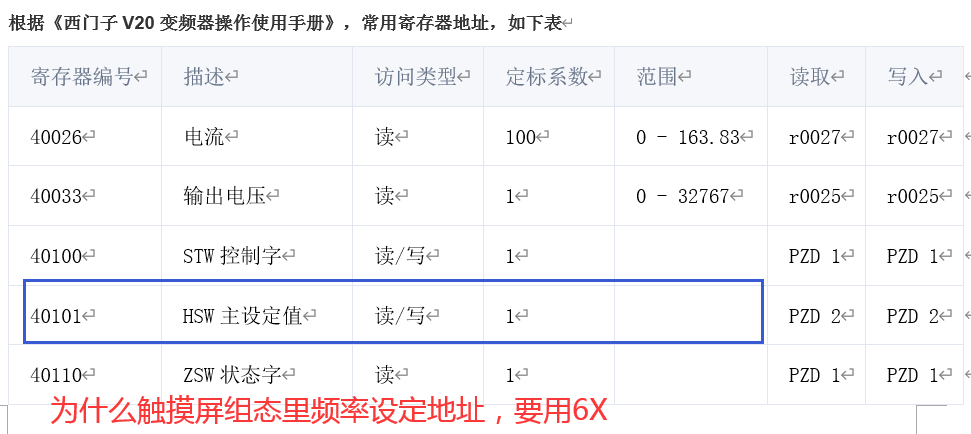

最近在做一個簡單的觸摸屏直連西門子V20的modbus通訊測試的程序。參考教程基本都理解了，就這個地方理解不了，v20變頻器的頻率設定地址是40101，為什么觸摸屏組態的地址是6X開頭的，而不是4X開頭的？
文章中變頻器的啟動都是4X開頭，40100啟動地址，沒有問題，可以理解，為什么到了頻率設定和頻率反饋上，地址為什么都必須是6X開頭？那我老師簡單給講解一下，謝謝了

本帖最近評分記錄：

下載積分:+1(bruce2020) 感謝分享！

始終如一

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 499 個
工控威望: 2977 點
下載積分: 77978 分
在線時間: 767(小時)
注冊時間: 2010-07-29
最后登錄: 2025-04-19
查看始終如一的主題 / 回貼

1樓發表于: 2022-10-23 11:43

只看該作者 | 小中大

表格中很清楚描述了6X的寫是06單個字寫入。4X的16支持多字寫入

lzhpsky

工控小菜鳥

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1046 個
工控威望: 1153 點
下載積分: 2801 分
在線時間: 767(小時)
注冊時間: 2009-08-02
最后登錄: 2025-03-02
查看lzhpsky的主題 / 回貼

2樓發表于: 2022-10-23 14:52

只看該作者 | 小中大

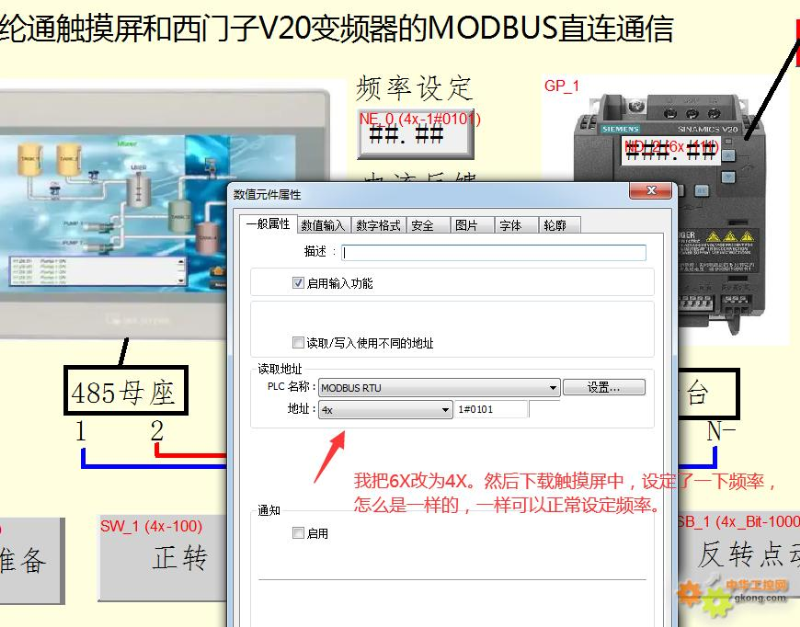

我試著把頻率設定的6X 1#0101，改為4x 1#0101，然后下載到觸摸屏中，一樣也可以設定頻率，為什么閱讀的文章中，要用6X呢？這個地方為什么要用6X，從表格中怎么才能看出06指的是單字寫入，4X的16是多字輸入？這個地方理解不了，為什么頻率寫入和頻率讀取，組態地址都是6X

lzhpsky

工控小菜鳥

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1046 個
工控威望: 1153 點
下載積分: 2801 分
在線時間: 767(小時)
注冊時間: 2009-08-02
最后登錄: 2025-03-02
查看lzhpsky的主題 / 回貼

3樓發表于: 2022-10-23 15:06

只看該作者 | 小中大

西門子地址里的40101中的4，是不是指觸摸屏組態中的4X，如果是的話，為什么還要用6X，MODBUS地址這不成了60101了，我換成4X也可以設定頻率，這是為什么？

rongbing

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1111 個
工控威望: 1317 點
下載積分: 24819 分
在線時間: 309(小時)
注冊時間: 2015-02-15
最后登錄: 2025-04-21
查看rongbing的主題 / 回貼

4樓發表于: 2022-10-27 15:14

只看該作者 | 小中大

4x是寫保持寄存器后面的1#是站號，也可以說是從站地址

zhenzi917

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1048 個
工控威望: 3541 點
下載積分: 1010 分
在線時間: 316(小時)
注冊時間: 2022-01-13
最后登錄: 2025-04-20
查看zhenzi917的主題 / 回貼

5樓發表于: 2022-10-30 08:52

只看該作者 | 小中大

一樓正解
