工控人家園 三菱工控論壇 請問為什么我的時序圖監控出來的都是直線？（附圖）

鳥高祖

級別: *

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看鳥高祖的主題 / 回貼

樓主發表于: 2011-05-15 11:18

只看樓主 | 小中大

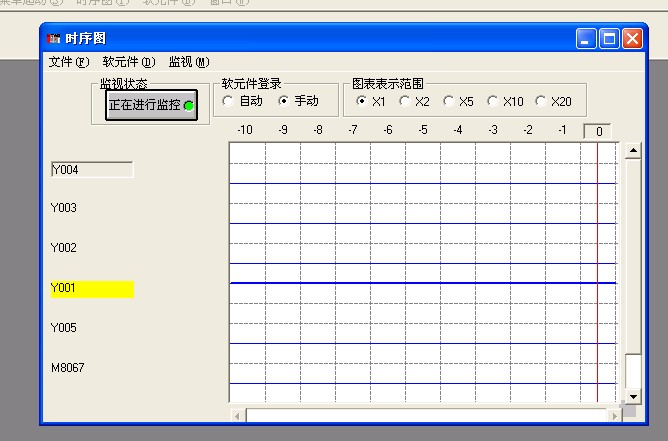

我用“梯形圖邏輯測試啟動”中的繼電器內存監視里的時序圖啟動，結果顯示全是直線，我雖然看不懂時序圖，但我自己參照資料上的圖片應該會有若干個上升沿和下降沿啊，請大家指教，非常感謝

ysheng9099

三人行必有吾師

級別: 工控俠客

精華主題: 0
發帖數量: 959 個
工控威望: 2440 點
下載積分: 21432 分
在線時間: 125(小時)
注冊時間: 2010-10-28
最后登錄: 2025-04-26
查看ysheng9099的主題 / 回貼

1樓發表于: 2011-05-16 10:59

只看該作者 | 小中大

首先，圖上顯示的不是你要的那個時間點（掃描周期），其次，時序圖的圖表表示范圍選的太小，把范圍放大試試
