liaohp
級別: 略有小成
精華主題: 0
發帖數量: 113 個
工控威望: 202 點
下載積分: 612 分
在線時間: 113(小時)
注冊時間: 2011-09-28
最后登錄: 2024-10-31
查看liaohp的 主題 / 回貼
樓主  發表于: 2011-10-10 22:51
圖片:
圖片:
圖片:
我用編的SFC程序停不下來,怎么弄?弄了很長時間都搞不定,求高人指點
很郁悶啊,之前以為自己懂點了,卻發現越來越多的問題,茫然了!

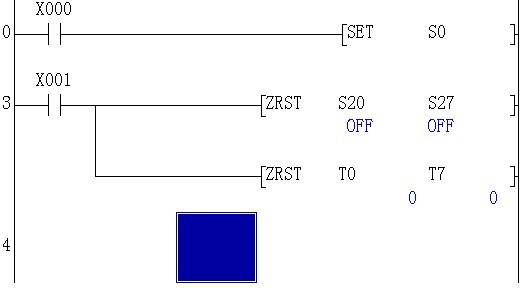

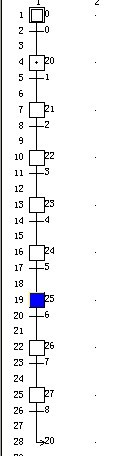

注:第一個圖是狀態狀態轉移圖程序(SFC塊),第二個是他之前的 的啟動停止指令(梯形圖塊),梯形圖塊在SFC塊的前面,不能停止;所以,1/2/3樓的朋友,還是不行啊

原來在邏輯測試仿真狀態下,修改程序,是不能看到修改后的效果的,必須要退出仿真,然后再次啟動仿真才可。

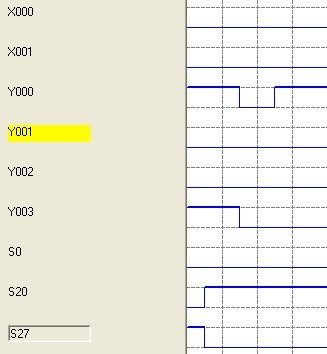

現在又發現新問題了,y0輸出怎么有0.1s的 空缺?請分析指點下!
[ 此帖被liaohp在2011-10-11 10:08重新編輯 ]
附件: 循環燈sfc.rar (11 K) 下載次數:45
網站提示: 請不要用迅雷下載附件,容易出錯
550374389
!!!
級別: 論壇先鋒

精華主題: 0
發帖數量: 696 個
工控威望: 1161 點
下載積分: 5237 分
在線時間: 2360(小時)
注冊時間: 2010-11-28
最后登錄: 2024-10-11
查看550374389的 主題 / 回貼
1樓  發表于: 2011-10-10 23:38
看了你的程序,怎么把那幾個狀態繼電器的復位指令寫在SFC塊里面了,把他寫在梯形圖塊里面應該就可以了吧···
550374389
!!!
級別: 論壇先鋒

精華主題: 0
發帖數量: 696 個
工控威望: 1161 點
下載積分: 5237 分
在線時間: 2360(小時)
注冊時間: 2010-11-28
最后登錄: 2024-10-11
查看550374389的 主題 / 回貼
2樓  發表于: 2011-10-11 00:06
你把那幾個狀態繼電器的復位指令寫在s0
里面,s0只在起動那一下被驅動,以后都不會被驅動了,只在s20至s27間循環,所以復位指令也無法執行!
qlin
學過一點FX型PLC基本知識
級別: 家園常客
精華主題: 0
發帖數量: 537 個
工控威望: 531 點
下載積分: 12343 分
在線時間: 258(小時)
注冊時間: 2009-07-13
最后登錄: 2019-05-13
查看qlin的 主題 / 回貼
3樓  發表于: 2011-10-11 06:52
應當是樓上兩位指出的問題吧;
改成下面那個含X1的圖形以后,不知是否已經可以停止?
僅很早前用過幾次順控編程(PLC),嘿嘿,沒尋找機會
超級菜青蟲
喜歡吃叫吃貨!喜歡XX叫日貨
級別: 家園常客
精華主題: 0
發帖數量: 263 個
工控威望: 544 點
下載積分: 1390 分
在線時間: 678(小時)
注冊時間: 2011-10-25
最后登錄: 2025-02-08
查看超級菜青蟲的 主題 / 回貼
4樓  發表于: 2011-10-26 15:31
永恒的循環程序,告訴你我的習慣;首先初始狀態繼電器S0我喜歡在梯形圖里用m8002置位
qinchuangyi
級別: 略有小成
精華主題: 0
發帖數量: 167 個
工控威望: 309 點
下載積分: 758 分
在線時間: 114(小時)
注冊時間: 2011-08-07
最后登錄: 2013-08-15
查看qinchuangyi的 主題 / 回貼
5樓  發表于: 2011-10-26 18:46
下了你的程序,發現沒有圖2的X001停止程序,照圖2追加后,輸到PLC里運行沒有問題,可以停止。X000為啟動按鈕,X001為停止按鈕。
至于你說的SCF停不下來沒有發現。Y0有0.1s的空缺就不明白是啥意思了!
