請問Q系列中的“B126Z0”是什么內部繼電器符號，B126知道是內部繼電器，但加上Z0是什么意思？

pyjzz

級別: 略有小成

精華主題: 0
發帖數量: 123 個
工控威望: 290 點
下載積分: 529 分
在線時間: 114(小時)
注冊時間: 2008-03-06
最后登錄: 2024-06-09
查看pyjzz的主題 / 回貼

1樓發表于: 2012-10-25 13:53

只看該作者 | 小中大

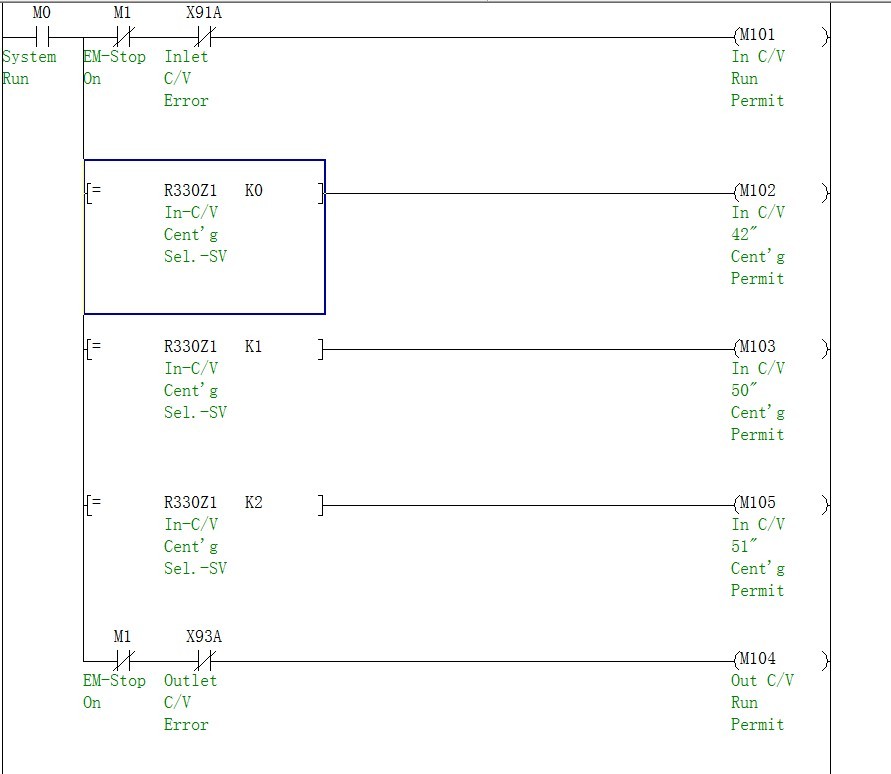

圖片：

這里的Z0是指針跳轉，比如Z0=1的時候B126Z0就等于B1261。具體

lovefeyer

級別: 家園常客

精華主題: 0
發帖數量: 436 個
工控威望: 561 點
下載積分: 1664 分
在線時間: 228(小時)
注冊時間: 2011-03-10
最后登錄: 2023-02-18
查看lovefeyer的主題 / 回貼

2樓發表于: 2012-10-26 18:04

只看該作者 | 小中大

答案錯誤，精神可嘉

Z0=1 ,表示 B127
Z0=2 , 表示 B128

類推
