工控人家園 三菱工控論壇 求助各位高手fx 2n plc 使用sfc編程的時候同一個條件不能同時跳到多個塊里

efcndiam

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 4 個
工控威望: 123 點
下載積分: 528 分
在線時間: 3(小時)
注冊時間: 2013-01-04
最后登錄: 2015-12-09
查看efcndiam的主題 / 回貼

樓主發表于: 2013-01-05 10:35

只看樓主 | 小中大

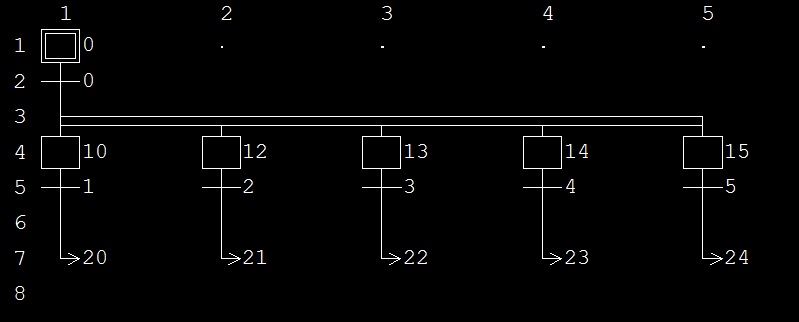

描述：如圖
圖片：

如標題fx 2n plc 使用sfc編程的時候同一個條件為什么不能用并行同時跳到多個塊里？如果想同時跳到多個塊應該怎么做呢？這個在一般梯形圖指令上面使用跳轉是十分容易實現的，請各路高手指教！

[ 此帖被efcndiam在2013-01-05 17:24重新編輯 ]

efcndiam

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 4 個
工控威望: 123 點
下載積分: 528 分
在線時間: 3(小時)
注冊時間: 2013-01-04
最后登錄: 2015-12-09
查看efcndiam的主題 / 回貼

1樓發表于: 2013-01-05 16:31

只看該作者 | 小中大

這樣做出來的程序轉換的時候會出現 分支，結合錯誤的個問題

sjm213

有小知識，無大學問。

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 7 篇
發帖數量: 5286 個
工控威望: 7512 點
下載積分: 160636 分
在線時間: 3228(小時)
注冊時間: 2007-11-21
最后登錄: 2025-05-09
查看sjm213的主題 / 回貼

2樓發表于: 2013-01-06 00:03

只看該作者 | 小中大

如果是同一個條件的話，直接把程序放在一個塊里不行嗎？

樓主留言：

請問高手，可是我在同一個塊里面跳到兩個部還是不行啊

zsh340

zsh340

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1029 個
工控威望: 1192 點
下載積分: 18443 分
在線時間: 284(小時)
注冊時間: 2009-05-29
最后登錄: 2025-05-08
查看zsh340的主題 / 回貼

3樓發表于: 2013-01-06 09:51

只看該作者 | 小中大

違法的SFC的語法規則！

樓主留言：

求教高手那應該怎么做呢？
違反了什么規則呢？
我用梯形圖做的時候同時跳到幾個步是沒有問題的呢

相互交流。。。。相互學習。。。。使技術更上一層樓。。。。

huhaiming

上海

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 487 個
工控威望: 590 點
下載積分: 11623 分
在線時間: 289(小時)
注冊時間: 2011-04-09
最后登錄: 2021-09-25
查看huhaiming的主題 / 回貼

4樓發表于: 2013-01-06 15:02

只看該作者 | 小中大

好好學習，天天向上

xuefenfeilxw

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 143 個
工控威望: 243 點
下載積分: 2097 分
在線時間: 439(小時)
注冊時間: 2010-10-23
最后登錄: 2022-07-28
查看xuefenfeilxw的主題 / 回貼

5樓發表于: 2013-01-06 16:17

只看該作者 | 小中大

并行分支，需要有相應的并行匯合！

l0331g

隨緣...

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 255 個
工控威望: 371 點
下載積分: 7323 分
在線時間: 205(小時)
注冊時間: 2011-03-31
最后登錄: 2025-05-06
查看l0331g的主題 / 回貼

6樓發表于: 2013-01-06 16:24

只看該作者 | 小中大

應該是你規則有錯吧
貼圖你看一下行阿

efcndiam

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 4 個
工控威望: 123 點
下載積分: 528 分
在線時間: 3(小時)
注冊時間: 2013-01-04
最后登錄: 2015-12-09
查看efcndiam的主題 / 回貼

7樓發表于: 2013-01-07 09:27

只看該作者 | 小中大

問題已經解決了，感謝各位高手的指引，希望今后能和各位高手多學習學習！

sszhen-hua

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 273 個
工控威望: 453 點
下載積分: 870 分
在線時間: 275(小時)
注冊時間: 2009-05-12
最后登錄: 2024-12-11
查看sszhen-hua的主題 / 回貼

8樓發表于: 2013-01-07 19:46

只看該作者 | 小中大

天天向上，大家一起進步
