工控人家園 三菱工控論壇 三菱的DA模塊模擬量電壓輸出時IOUT端要短接么

青稞麥鳥

認為自己很NB的，都是因為自己見的還不夠多

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 27 個
工控威望: 142 點
下載積分: 554 分
在線時間: 12(小時)
注冊時間: 2012-12-05
最后登錄: 2023-03-14
查看青稞麥鳥的主題 / 回貼

樓主發表于: 2013-03-26 16:33

只看樓主 | 小中大

說不接可以。我不知道是不是對的。求老師。。。

xwlxwl306

努力奮斗

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 272 個
工控威望: 5284 點
下載積分: 130319 分
在線時間: 4101(小時)
注冊時間: 2010-08-03
最后登錄: 2025-04-22
查看xwlxwl306的主題 / 回貼

1樓發表于: 2013-03-27 08:22

只看該作者 | 小中大

不需要短接的。

樓主留言：

使用手冊上說與com端短接。不知錯沒錯

xwlxwl306

努力奮斗

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 272 個
工控威望: 5284 點
下載積分: 130319 分
在線時間: 4101(小時)
注冊時間: 2010-08-03
最后登錄: 2025-04-22
查看xwlxwl306的主題 / 回貼

2樓發表于: 2013-03-27 15:40

只看該作者 | 小中大

COM與V+是電壓輸出，COM與I+是電流輸出，如果在外部接線中有噪聲或紋波則在V+端子和COM（I+端子和COM）之間連接0.1 至0.47 mF25V 的電容器。

樓主留言：

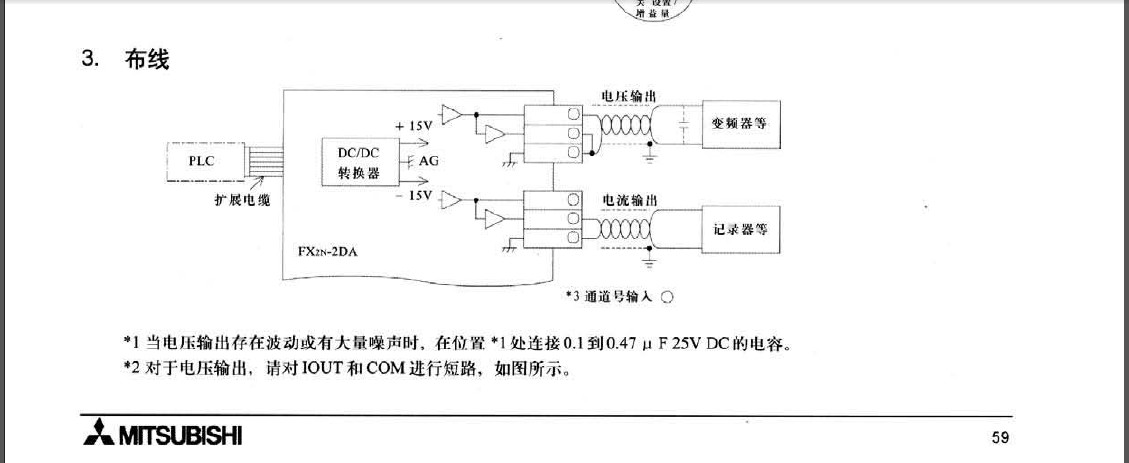

嗯嗯。I+端和COM端也可以連電容抗干擾嗎？另外下圖是我在手冊看到的，困惑了。。�？梢越忉屆�。謝謝

青稞麥鳥

認為自己很NB的，都是因為自己見的還不夠多

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 27 個
工控威望: 142 點
下載積分: 554 分
在線時間: 12(小時)
注冊時間: 2012-12-05
最后登錄: 2023-03-14
查看青稞麥鳥的主題 / 回貼

3樓發表于: 2013-03-27 16:32

只看該作者 | 小中大

FX-2DA 特殊功能模用戶指南JY992D74901B

safali

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 24 個
工控威望: 148 點
下載積分: 678 分
在線時間: 3(小時)
注冊時間: 2013-03-19
最后登錄: 2013-04-08
查看safali的主題 / 回貼

4樓發表于: 2013-03-27 16:52

只看該作者 | 小中大

到群里面討論吧，看簽名

樓主留言：

好好。。

PLC交流千人群：57512954

xwlxwl306

努力奮斗

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 272 個
工控威望: 5284 點
下載積分: 130319 分
在線時間: 4101(小時)
注冊時間: 2010-08-03
最后登錄: 2025-04-22
查看xwlxwl306的主題 / 回貼

5樓發表于: 2013-03-28 08:42

只看該作者 | 小中大

FX系列的2DA電壓輸出I+與COM要短接，4DA不需要。Q系列的也不需要。

樓主留言：

嗯嗯。謝了。

dudafei

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 109 個
工控威望: 1618 點
下載積分: 1775 分
在線時間: 45(小時)
注冊時間: 2012-09-08
最后登錄: 2021-05-15
查看dudafei的主題 / 回貼

6樓發表于: 2013-03-31 19:24

只看該作者 | 小中大

com和+極輸出，中間需要連接電容短接
