用ZRN指令回零時，當處在零點和負限位之間時無法正確找到零點，直接跑到負限位處，該怎么辦？
我想用DRVI指令將電機位置移到正限位和零點之間，但是發現這個指令沒法發無限脈沖，求大神指導
補充一下，我控制的是步進電機，是不是不能用dszr這個指令？

[ 此帖被jierryone1在2016-11-25 22:25重新編輯 ]

caobing1693

級別: 探索解密

精華主題: 0
發帖數量: 20 個
工控威望: 140 點
下載積分: 533 分
在線時間: 352(小時)
注冊時間: 2014-05-23
最后登錄: 2025-04-10
查看caobing1693的主題 / 回貼

1樓發表于: 2016-11-25 17:29

只看該作者 | 小中大

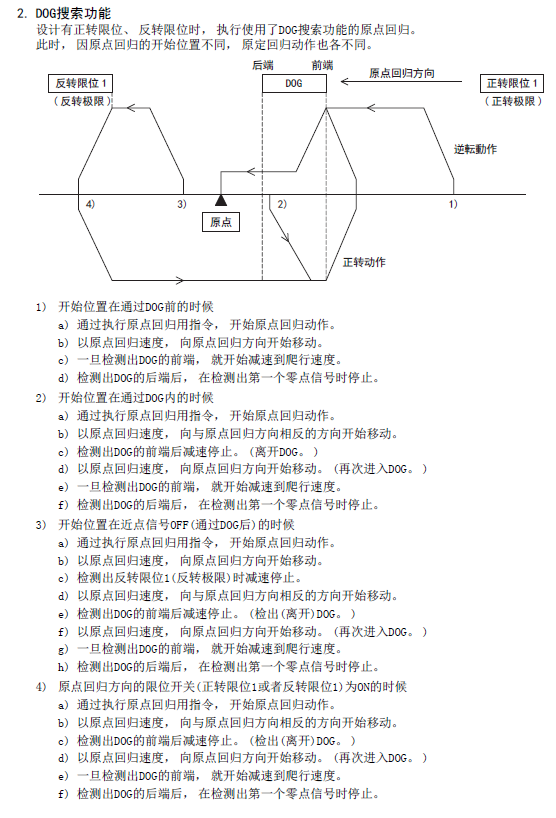

圖片：

用DSZR指令,可以尋找原點

[ 此帖被caobing1693在2016-11-25 17:37重新編輯 ]

711022027

級別: 網絡英雄

精華主題: 0
發帖數量: 493 個
工控威望: 10025 點
下載積分: 10305 分
在線時間: 653(小時)
注冊時間: 2008-03-23
最后登錄: 2025-04-30
查看711022027的主題 / 回貼

2樓發表于: 2016-11-25 21:06

只看該作者 | 小中大

DRVI指令是需要零點信號，就是編碼器的z相脈沖。

[ 此帖被711022027在2016-11-26 09:58重新編輯 ]

caobing1693

級別: 探索解密

精華主題: 0
發帖數量: 20 個
工控威望: 140 點
下載積分: 533 分
在線時間: 352(小時)
注冊時間: 2014-05-23
最后登錄: 2025-04-10
查看caobing1693的主題 / 回貼

3樓發表于: 2016-11-26 14:25

只看該作者 | 小中大

步進電機可以用dszr這個指令,仔細看一下PLC說明書,按要求接線即可
